DALI 4-Kanal LED Dimmer CV DT6 8A - Eigenschaften
Beschreibung
- 4 Kanal DALI LED Dimmer
- separate Ansteuerung der Kanäle über 4 Dali-Adressen (DT6)
- Dimmer unterstützt Betriebsart Colour&Dim (über 2 DALI-Adressen)
- geeignet zur Ansteuerung von einfarbigen LED Streifen mit einer Betriebsspannung von 12V - 48V DC
- maximaler Anschlussstrom kann beliebig auf die 4 Kanäle verteilt werden
- Dimmer des Herstellers Lunatone
- Dimmbereich 0,1% - 100%
- PWM-Frequenz kann eingestellt werden (PC-Software wie z.B. DALI-Cockpit wird hierfür benötigt)
- kompakte Bauweise für Dosen- oder Leuchteneinbau (8A) (passend für Unterputzdosen mit 68mm Bohrung)
- Dimmer weisen geringe Standbyverluste auf
- hoher Wirkungsgrad
- Dimmer unterstützt Balance&Dim (DT6), weitere Informationen entnehmen Sie dem Datenblatt
- Konfiguration bspw. über PC-Software DALI-Cockpit und DALI USB Interface möglich
| Produkteigenschaft | Wert |
|---|---|
| Betriebsspannung: | 24V12V36V48V |
| IP Schutzklasse: | IP20 |
| Dimmart: | PWM |
| Zur Steuerung von: | einfarbigIC Streifen |
| Signalart: | kabelgebundenTastersignalDALI |
| Funktion: | Memory-Funktion |
| Produktgruppe: | Empfänger |
| Anmerkungen: |
Anmerkung zum Anschluss Um einen sicheren Halt der Zuleitungen im Klemmsystem zu gewährleisten, empfehlen wir verdrillte und nicht verzinnte Litzen für den Anschluss zu verwenden. |
Technische Daten
Technische Daten DALI 4-Kanal LED Dimmer CV DT6 8A | |
|---|---|
| Signalübertragung | DALI (DT6) |
| Anzahl DALI Adressen | Betriebsart DT6: 4 Betriebsart Colour&Dim: 2 |
| zur Steuerung von | einfarbigen LED Streifen |
| Dimmart | PWM (Pulsweitenmodulation) |
| Funktionen | Schaltzustand, Helligkeit, abhängig von Steuereinheit |
| Betriebsspannung | 12V - 48V DC |
| Ausgangsstrom max. | 8A |
| Ausgangsleistung max. | 96W (bei 12V DC), 192W (bei 24V DC) |
| IP Schutzart | IP20 |
| Betriebtemperatur | -20° - +60°C |
| Montage | Unterputzdose |

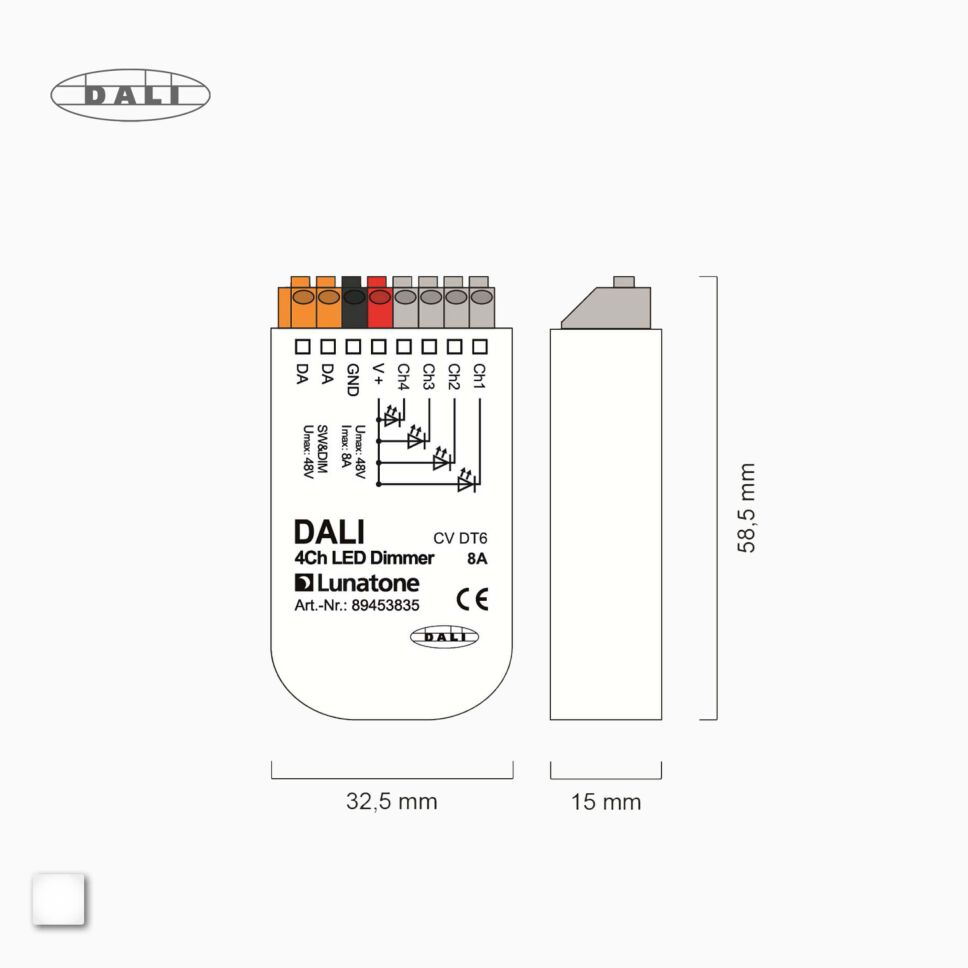

| Maße (L x B x H) | 59mm x 33mm x 15mm |
Angaben sind Herstellerangaben. Trotz größter Sorgfalt können wir Irrtümer und Druckfehler nicht ausschließen. Bei abweichenden Angaben gelten die Angaben im Datenblatt des Herstellers.
