LED Streifen 24V neutralweiß 17W/m, 150cm, mit Dimmer + 200cm Kabel und aktivierter Kontrollleuchte

  • Artikelnummer: D11813-K2L
Streifenlänge
Kabellänge
Kontrollleuchte
46,50 €
inkl. 19% USt. , zzgl. Versand (Standard)
  • Sofort verfügbar
  • Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)
Stk

LED Streifen 24V neutralweiß 17W/m, 150cm, mit Dimmer + 200cm Kabel und aktivierter Kontrollleuchte - Eigenschaften

Beschreibung

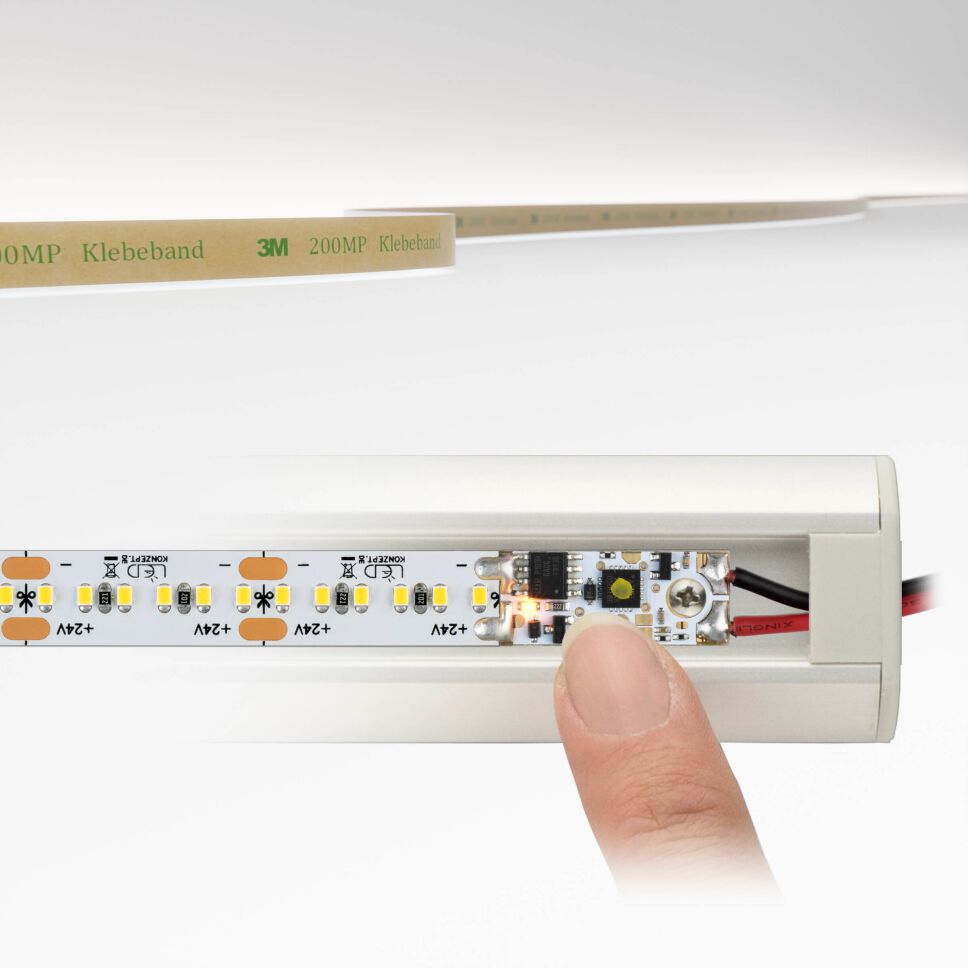

  • dicht bestückter LED Streifen mit Profildimmer zum Verbau in LED Alu Profile
  • durch Berührung der Alu Komponente vom LED Alu Profil (in welches der LED Streifen samt Dimemr verbaut ist) kann die LED Beleuchtung gesteuert werden
  • kurze Berührung des Profils schaltet den LED Streifen ein oder aus, langes Berühren dimmt den LED Streifen hoch oder runter
  • da die Oberfläche des Profils als Taster dient sind lediglich eloxierte LED Alu Profile kompatibel, pulverbeschichtete Profile können für den Profil-Dimmer nicht verwendet werden
  • zur Verwendung des Produkts sind keine Lötkenntnisse erforderlich
  • der Profil-Dimmer unterstützt diverse Funktionen (näheres siehe Bedienungsanleitung). Zur Aktivierung dieser sind Lötkenntnisse erforderlich
  • für die Montage muss eine kleine Bohrung für die Kontaktschraube vom Profil-Dimmer in das LED Alu Profil gebohrt werden
  • anschließend kann der LED Streifen und Profil Dimmer per 3M Klebeband in das Profil installiert und die Kontaktschraube des Dimmers verschraubt werden
  • der LED Streifen zeichnet sich durch eine hohe Effizienz aus
  • der enthaltene LED Streifen weist die Effizienzklasse G auf
  • der LED Streifen ist sehr dicht, mit 240 LEDs/m, bestückt
  • die hohe LED Dichte ermöglicht auch bei kurzem Abstand von LED Streifen zu Abdeckung eine homogene Ausleuchtung dieser
  • der Streifen hat eine lange Lebensdauer und ist sehr schaltfest
  • der LED Streifen mit Profil-Dimmer kann dank doppelseitigem 3M Klebeband auf der Rückseite sehr einfach montiert werden
  • die Leiterplatte des LED Streifen ist flexibel und kann bis zu einem Biegeradius von 20mm verbogen und verlegt werden
  • der LED Streifen hat eine Modullänge von 25mm, Trennmarken sind auf der Leiterplatte aufgezeichnet
  • dank der kurzen Modullänge ist der Streifen präzise auf die benötigte Länge kürzbar
  • LED Streifen wie Profil-Dimmer haben eine Breite von 10mm und finden in den meisten unserer LED Alu Profile Platz
  • der LED Streifen wird mit dem Profil-Dimmer via PWM Signal ohne Effizienzverluste gedimmt
  • 24V Betriebsspannung (Schutzkleinspannung)
  • dank der höheren Betriebsspannung (bei gleicher Leistung) entstehen weniger Spannungsverluste am LED Streifen und an den Zuleitungen. Dadurch werden Helligkeitsverluste minimiert und der LED Streifen geschohnt
  • Der LED Streifen besitzt mit einem CRI-Wert von 95 eine sehr hohe und natürliche Farbwiedergabe
  • dank der hohen Farbwiedergabe eignet sich der der LED Streifen auch sehr gut für Beleuchtungsanwendungen mit einem hohem Anspruch an Farbechtheit
  • die neutralweiße Farbtemperatur verleiht der LED Beleuchtung ein reines Ambiente und ist, aufgrund der universellen Lichtcharakteristik für viele Beleuchtungsanwendungen geeignet
  • Der Profil-Dimmer ist mit einer Kontrollleuchte (kleine gelb leuchtende LED) ausgestattet, welche bei ausgeschaltetem Zustand der LED Beleuchtung dauerhaft leuchtet um zu signalisieren, dass die Stromzufuhr vorhanden und der Profil Dimmer einsatzbereit ist
  • wir bieten den LED Streifen mit Dimmer an dieser Stelle mit 200cm Zuleitung und aktivierter Kontrollleuchte am Profil Dimmer an
  • die Kontaktschraube für den Profil-Dimmer ist Teil des Lieferumfangs
Betriebsspannung: 24V
Lichtfarbe: Neutralweiß
Leistung pro Meter: 16W - 20W
Farbwiedergabe: CRI-90
Effizienz: 81 - 100 lm/W
Produktgruppe: LED Streifen mit Steuerung
Helligkeit: 1000 - 2000 lm/m
Energieeffizienzklasse: G
Anmerkungen:

Anmerkung zu Produktfotos

Die auf den Artikelbildern gezeigten LED Alu Profile dienen lediglich Illustrationszwecken und sind nicht Teil des Lieferumfangs.

Anmerkung zu LED Alu Profilen

Beachten Sie, dass zur Verwendung des LED Streifens mit Profil-Dimmers LED Alu Profile über 3m Länge sowie pulverbeschichtete LED Alu Profile nicht geeignet sind. Beachten Sie, dass LED Streifen mit Dimmer aufgrund der Abmessungen des Dimmers nicht mit den Profilen S, S10, T, mini, R und Glaskantenprofilen kompatibel sind.

Anmerkung zur Stromversorgung

Der Dimmer funktioniert nur mit einer Netzversorgungsquelle mit doppelter Isolierung. Diese Quellen haben ein Gehäuse aus Kunststoff und für die Versorgung von 230 V 2 Leiter (L, N), die Erdung (gelbgrüner Leiter) wird nicht angeschlossen. Bei Verwendung mehrerer Profil-Dimmer benötigt jeder der Profil-Dimmer ein eigenes Netzteil. Der Betrieb mehrerer Profil-Dimmer über ein Netzteil ist nicht möglich.

Anmerkung zum Batterie- u. Akkubetrieb

Der LED Profil-Dimmer funktioniert nicht ordnungsgemäß falls die LED Beleuchtung per Akku oder Batterie mit Strom versorgt wird.

Anmerkung zur Kühlung des Streifens

Aufgrund der hohen Leistung und für eine lange Lebensdauer des LED Streifens empfehlen wir diesen zu Kühlen, bspw. durch Verbau in LED Alu Profile.

Anmerkung zu Schnellverbindern

Beachten Sie, dass der LED Streifen aufgrund der Bestückungsdichte nicht mit Schnellverbindern für LED Streifen kompatibel ist.

Anmerkung zu den Komponenten

Wir bieten sowohl den LED Profil-Dimmer als auch den LED Streifen einzeln bei uns im Online-Shop an.

Technische Daten LED Streifen 24V neutralweiß 17W/m mit Dimmer

Leuchtfarbe neutralweiß
Farbtemperatur 4200K (+- 100K)
Betriebsspannung 24V DC
Leistung 17W/m
Helligkeit 1400 lm/m (+-10%)
CRI-Wert 93
Energieeffizienzklasse LED Streifen G
Anzahl LEDs 240 leds/m
IP Schutzklasse IP20
dimmbar ja
Steuerung LED Profil Dimmer
Öffnungswinkel 120°
Oberfläche LED-Streifen weiß
Rückseite LED Streifen 3M Klebeband (9495MP-200)
Bauform SMD 2216
Modullänge 2,5cm
min. Biegeradius 2cm
Anschluss Litzenanschluss (ca. 200cm)
Maße (L x B x H) 150cm (+ 2,5cm Dimmer) x 10mm x 2mm

Technische Daten LED Profil-Dimmer

geeignet für LED Streifen (12V - 24V)
Funktionen Schalten, Dimmen
Helligkeitsregelung 0% -100%
Eingangspannung 9V - 28V DC
Ausgangsspannung 9V - 28V DC
Strom max. 7,5A im Modus 1 u. 2
10A im Modus 3 u. 4
Leistung max.: 90W (12V) 180W (24V) im Modus 1 u. 2
120W (12V), 240W (24V) im Modus 3 u. 4
Verbrauch Standby 0,1W (12V), 0,33W (24V)
Rückseite Profil-Dimmer 3M Klebeband (9087)
Maße (L x B x H) 25 x 10 x 3mm

Anwendungsmöglichkeiten für LED Streifen 24V neutralweiß 17W/m mit Dimmer

  • Für Innenanwendungen
  • Allgemeinbeleuchtung
  • Unterbaubeleuchtung
  • Präsentationsbeleuchtung
  • Wohnraumbeleuchtung
  • Wandflutung
  • direkte oder indirekte Grundbeleuchtung
  • Schaufensterbeleuchtung
  • jegliche Beleuchtungsanwendungen bei denen die Farbwiedergabe eine kritische Größe darstellt
  • Beleuchtungsanwendungen mit Anspruch auf homogene Ausleuchtung auch bei kleinen Abständen
  • viele weitere kreative Einsatzmöglichkeiten

Empfehlungen zur Netzteilauswahl

Beachten Sie bei der Planung der LED Beleuchtung die maximale Strecke des LED Streifens, die am Stück betrieben werden kann. Wir bieten diesen LED Streifen mit Dimmer bis zu einer max. Länge von 300cm am Stück an. Die benötigte Leistungsabgabe des LED Netzteils ergibt sich aus der Leistungsaufnahme pro Meter (17W pro Meter) x der angeschlossenen Länge des LED Streifens. An den LED Streifen ist bereits ein Profil-Dimmer angeschlossen, das den LED Streifen per PWM-Signal dimmt. Da der Profil-Dimmer eine saubere und ungetaktete Konstantspannung benötigt, sind LED Netzteile mit Dimmfunktion (Dimmung über Strombegrenzung, PWM-Signal) für die Kombination mit dem Profil-Dimmer nicht geeignet. Wir empfehlen bei der Planung 10% Reserve einzurechnen. Je nach angeschlossener Länge und der daraus abgeleiteten Leistungsaufnahme empfehlen wir nachfolgende LED Netzteile:



Beachten Sie, dass der LED Profil-Dimmer nur mit einer Netzversorgungsquelle mit doppelter Isolierung funktioniert. Diese Quellen haben (i.d.R.) ein Gehäuse aus Kunststoff und für die Versorgung von 230V 2 Leiter (L, N). Die Erdung (gelbgrüner Leiter) wird an das LED Netzteil nicht angeschlossen.
Beachten Sie, dass die Installation von Netzteilen von einem Fachmann vorzunehmen ist.
