APNT Verbinder - AY2 Eckverbinder 120 Grad - Eigenschaften
Beschreibung
- schwarzer 120° Eckverbinder für das LED Alu Profil APNT
- Bestandteil der APNT AY-Verbinderserie
- passend für das LED Alu Profil APNT
- der AY2 120 Eckverbinder ermöglicht es unkopmpliziert 120 Grad Ecken in horizontaler Richtung zu verlegen
- der AY2 120 Eckverbinder ist mit Führungschienen ausgestattet, welche mit den rückseitigen Stegen vom Profil APNT verschraubt werden können

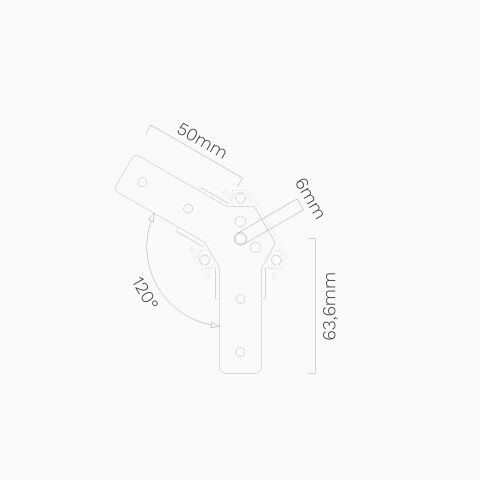

- der Eckverbinder wird für eine zusätzliche Stablilisierung mit einem Flachverbinder aus Metall (zur rückseitigen Stablilisierung) ausgestattet
- der Flachverbinder wird per Stegschrauben und Muttern an beiden Schenkeln mit dem Profil verschraubt und sorgt so für eine zusätzliche Stabilisierung
- Flachverbinder ist pulverbeschichtet schwarz (RAL9005)
- der Eckverbinder kann als Montagepunkt für eine Aufputzmontage genutzt werden
- die Dimensionen des Eckverbinders erlauben es Kabel, Klemmsysteme und WAGO-Klemmen zu verstauen und erleichtern eine Verdrahtung Ihrer LED Beleuchtung
- soll über den Eckverbinder eingespeist werden, kann durch den Eckverbinder gebohrt werden, mechanisch geeignete Stellen sind rückseitig (wegen Lichtaustritt nicht durchgebohrt) vorgeprägt
- die schwarz matte Oberfläche ist passend zu der schwarz eloxierten Oberfläche vom LED Alu Profil APNT
- der AX2 Eckverbinder kann für eine Aufputzmontage von längeren Profilen, um ein Durchhängen zu vermeiden mit dem Montageclip X kombiniert werden
- für eine direkte Aufputzmontage besitzt der Eckverbinder auf der Unterseite eine Öffnung für Senkkopfschrauben mit einer Größe von 4 x 40mm (Schrauben sind nicht Teil des Lieferumfangs)

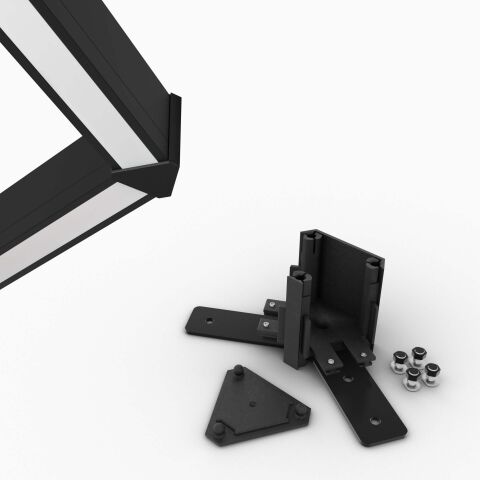

- für eine bequeme Montage besteht der Eckverbinder aus zwei Teilen, dem eigentlichen Eckverbinder und einem Deckel. Dieser kann nach erfolgter Verdrahtung einrastend eingesetzt werden
- der AX2 90 Eckverbinder kann genutzt werden um die zu betreibenden LLED Streifen mit Dimmaktoren (welche im Stauraum des Profils verbaut sind) zu verbinden
| Produkteigenschaft | Wert |
|---|---|
| Produktgruppe: | Zubehör für LED Alu Profile |
Technische Daten
Technische Daten APNT Verbinder - AY2 Eckverbinder 120 Grad horizontal | |
|---|---|
| passende LED Alu Profile | LED Alu Profil APNT |
| Material Verbinder | Kunststoff |
| Material Flachverbinder | Metall |
| Farbe | schwarz |
| Funktion | Eckverbinder 120 Grad horizontal |
| Verbindung zum Profil | Führungsschiene mit Madenschrauben |
| rückseitige Montageöffnung | passend für 4 x 40mm Senkkopfschraube |
| Maße (L x B x H) | 38,3mm x 44,3mm x 46mm |
| Länge Führungsschienen | ca. 14mm |
| Länge Überstand Flachverbinder | 50mm |
| Lieferumfang | AY2 120 Eckverbinder, 4 Madenschrauben, Flachverbinder, 4 Stegschrauben, 4 Muttern |
Lieferumfang
- AY2 120 Eckverbinder
- 4 Madenschrauben
- Flachverbinder
- 4 Stegschrauben
- 4 Muttern
