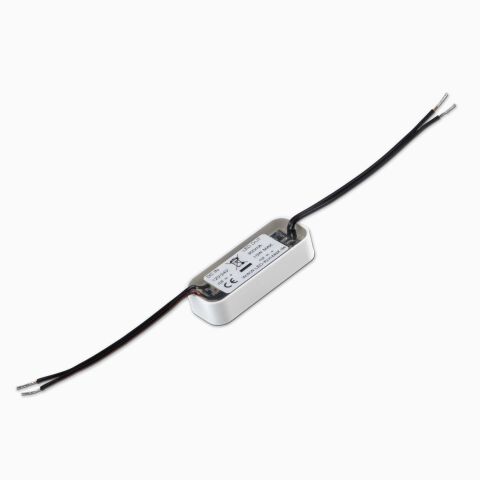

CV-CC Wandler zum Betrieb von Konstantstrom-Verbrauchern an LED Konstantspannungsnetzteilen und Dimmaktoren

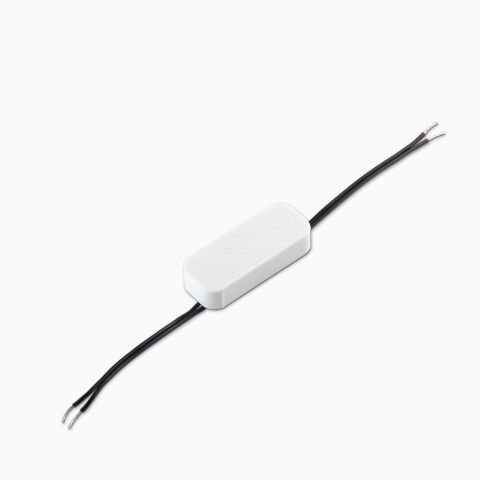

Produktbild von der Rückseite des CV-CC Konverters im vergossenen Kunststoffgehäuse

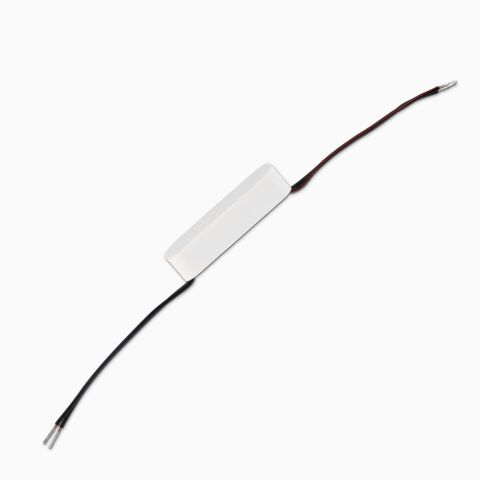

Seitenansicht vom CV-CC Konverter mit weißem Kunststoffgehäuse und blanken Anschlusslitzen

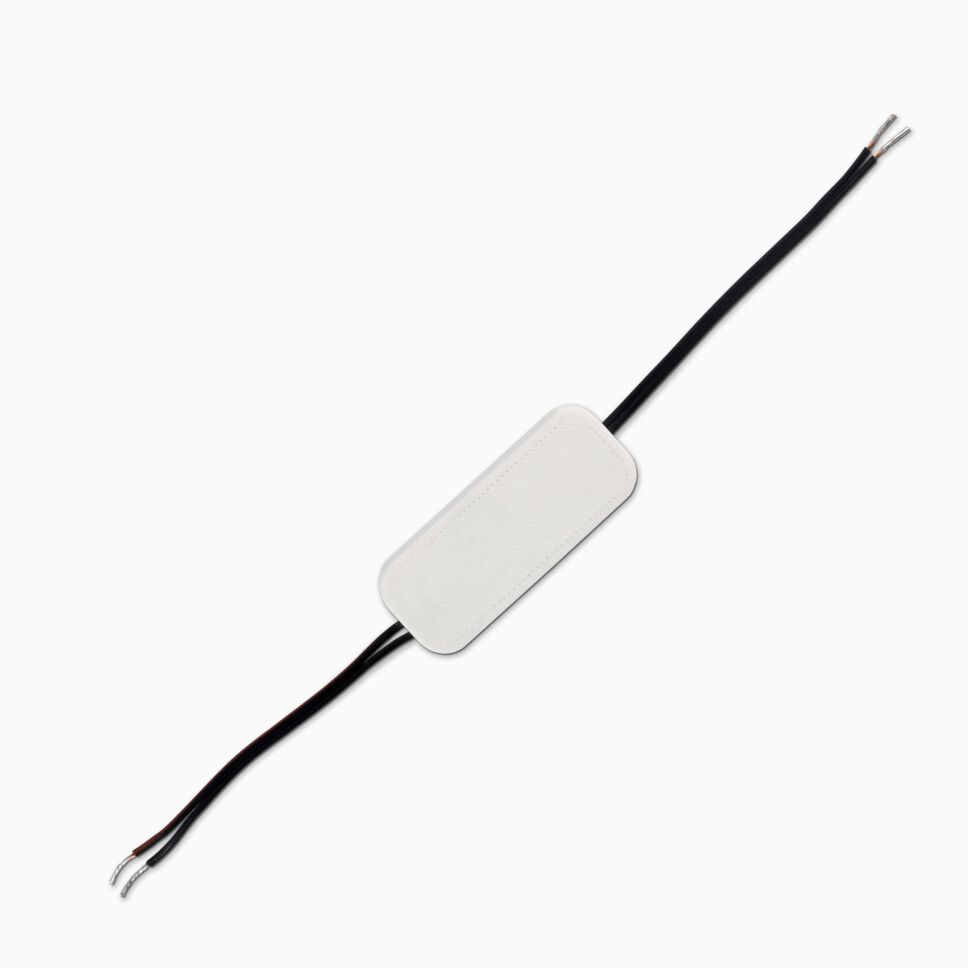

Draufsicht auf den CV-CC Konverter im schlichten weißen Gehäuse mit Anschlusslitzen

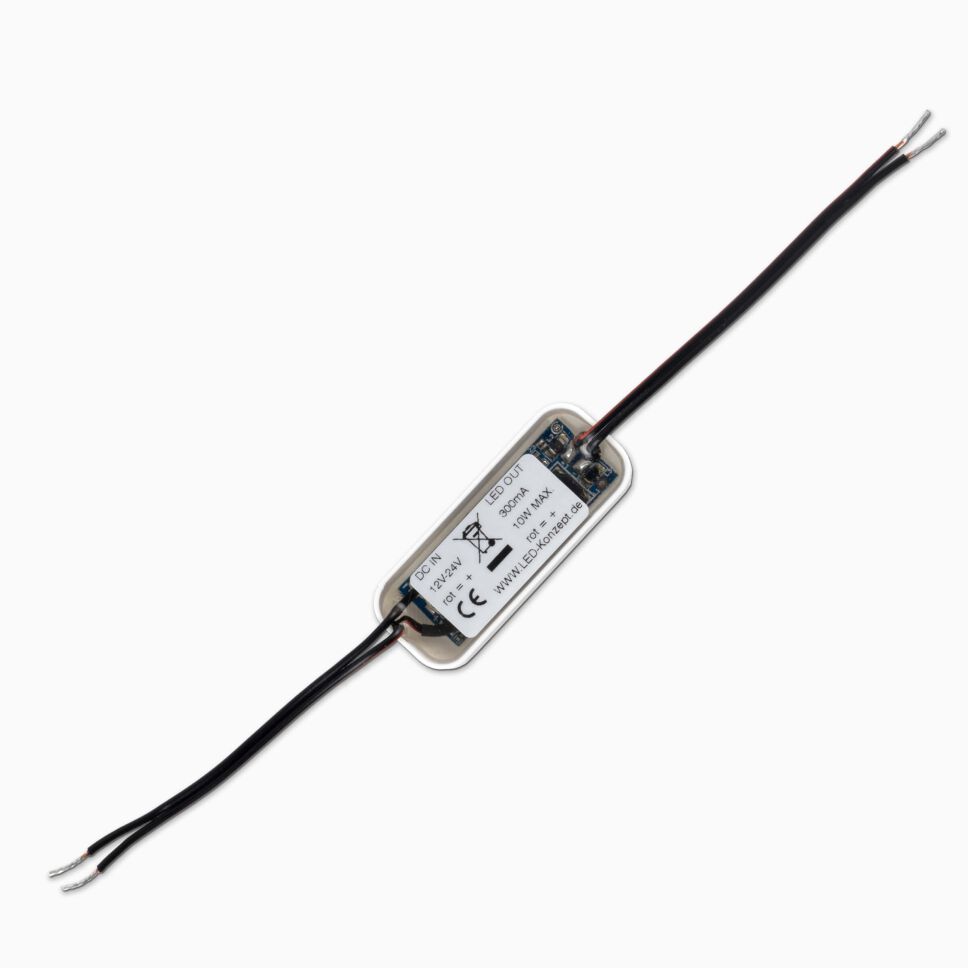

Draufsicht auf die Rückseite vom CV-CC Konverter. Leistungsdaten sind auf dem rückseitigen Aufkleber zu sehen

CV-CC Konverter 12-24V auf 300mA

Artikelnummer: 13462

Konvertiert Konstantspannung auf Konstantstrom
Eingangsspannung	12V - 24V DC
Ausgangsstrom	300mA
Leistung max.	10W

25,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Stk

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

CV-CC Konverter 12-24V auf 300mA – Eigenschaften

Beschreibung

Konverter ermöglicht die Stromversorung von LED Leuchten und Strahlern mit Konstantstrom von 300mA
der CV-CC Konverter wird zwischen LED Netzteil mit 12V oder 24VDC und LED Strahler bzw. LED Spots mit 300mA Konstantstrom
der CV-CC Konverter ermöglicht es LED Leuchten mit Konstantstrom über LED Netzteile mit Konstantspannung und PWM Dimmer (ebenfalls mit Konstantspannung) zu betreiben

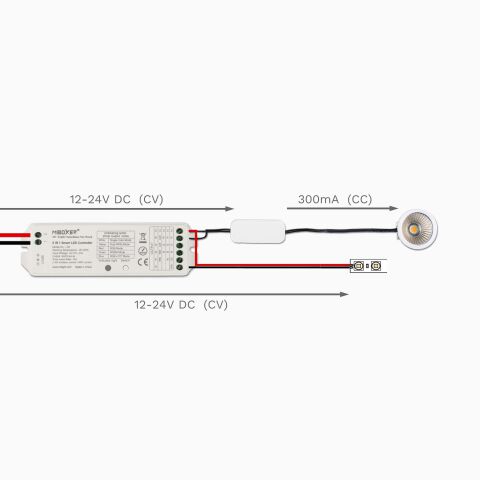

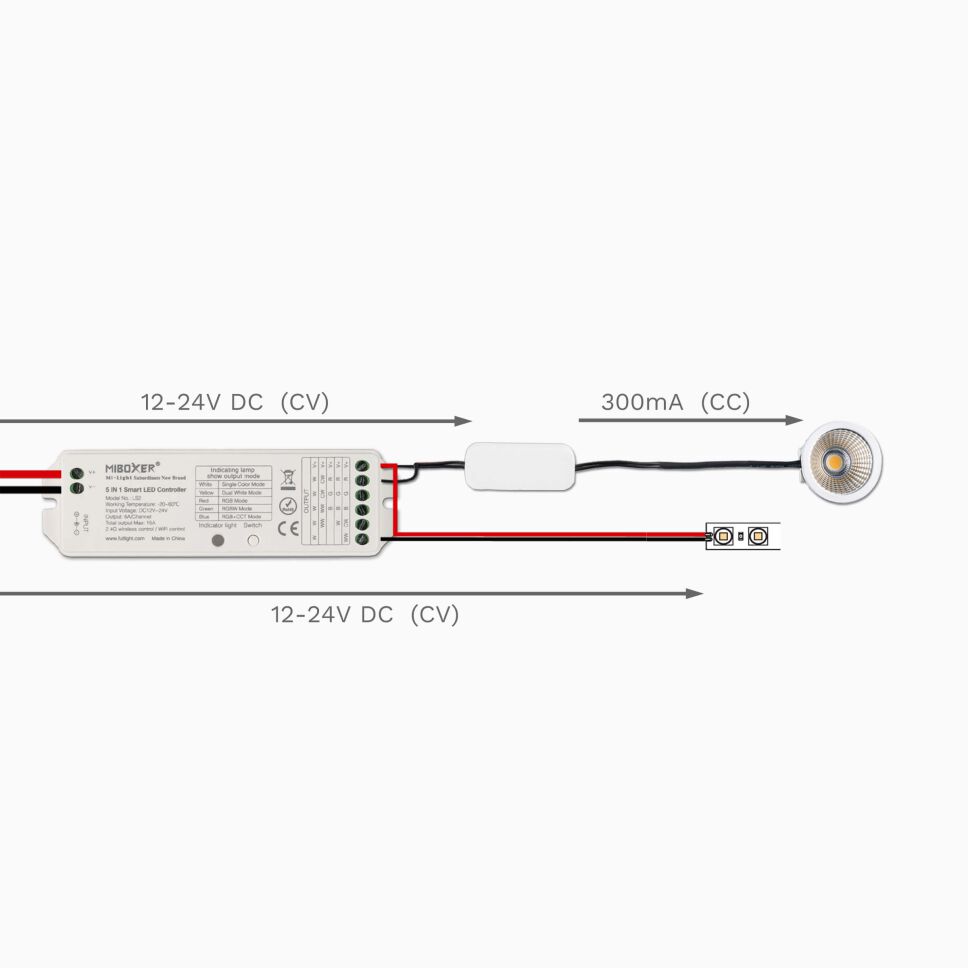

bei der Verwendung von PWM Dimmern wird der CV-CC Konverter nach dem PWM Dimmer und vor den Verbraucher gesetzt
falls die Leistungsdaten es erlauben können auch mehrere Verbraucher hinter den Konverter gesetzt werden. Hierbei müssen die Verbraucher (da Konstantstrom) in Reihe geschaltet sein
es können mehrere CV-CC Konverter an ein LED Netzteil mit Konstantspannung angeschlossen werden (in dem Fall parallel an ein Netzteil)
Dank der Möglichkeit Konstantstrom-Leuchten mit Konstantspannung PWM Dimmern zu dimmen können die gleichen PWM Dimmer für LED Streifen (12-24VDC CV) wie für LED Spots/ Strahler (300mA CC) genutzt werden
Dank des CV-CC Konverters können LED Streifen und LED Strahler über das gleiche System (und zentral über eine Fernbedienung) gesteuert werden
der CV-CC Konverter kann sowohl mit niedrigfrequenten (kleiner 500Hz) wie auch mit hochfrequenten (größer 500Hz) kombiniert und betrieben werden
der CV-CC Konverter weiste eine kompakte Bauform auf ist beidseitig mit ca. 70mm langen Litzen mit blanken Lötkontakten ausgestattet
Beachten Sie, dass es bei dem CV-CC Konverter je nach angeschlossener Last im Zusammenspiel mit hochfrequenten PWM Dimmern zu leichtem Fiepen kommen kann

Technische Daten

Technische Daten CV-CC Konverter 12-24V auf 300mA
Funktion	wandelt Konstantspannung in Konstantstrom
Eingangsspannung	12V - 24V DC Konstantspannung
Ausgangsstrom	300mA Konstantstrom
Leistung max.	10W
kombinierbar mit Dimmer	vorgeschaltet und nur PWM-Dimmer
Gehäuse	Kunststoff
Eingang	Litzenanschluss (ca. 7cm)
Ausgang	Litzenanschluss (ca. 7cm)
Betriebstemperatur	0°C - +40°C
Maße (L x B x H)	50mm x 20mm x 11mm

Anmerkungen

Anmerkung zur Geräuchentwicklung

Beachten Sie, dass der CV-CC Konverter je nach angeschlossener Last in Verbindung mit einem vorgeschalteten PWM Dimmer leichte Summgeräusche entwickeln kann

Erläuterung zum Anschluss

Sollen mit dem CV-CC Konverter mehrere LED Strahler mit Leistungsaufnahme über Konstantstrom betrieben werden, müssen diese in Reihe geschaltet werden.

Bewertungen

Es gibt noch keine Bewertungen.

PDF

Datenblatt CV-CC Konverter

Datenblatt CV-CC Konverter
