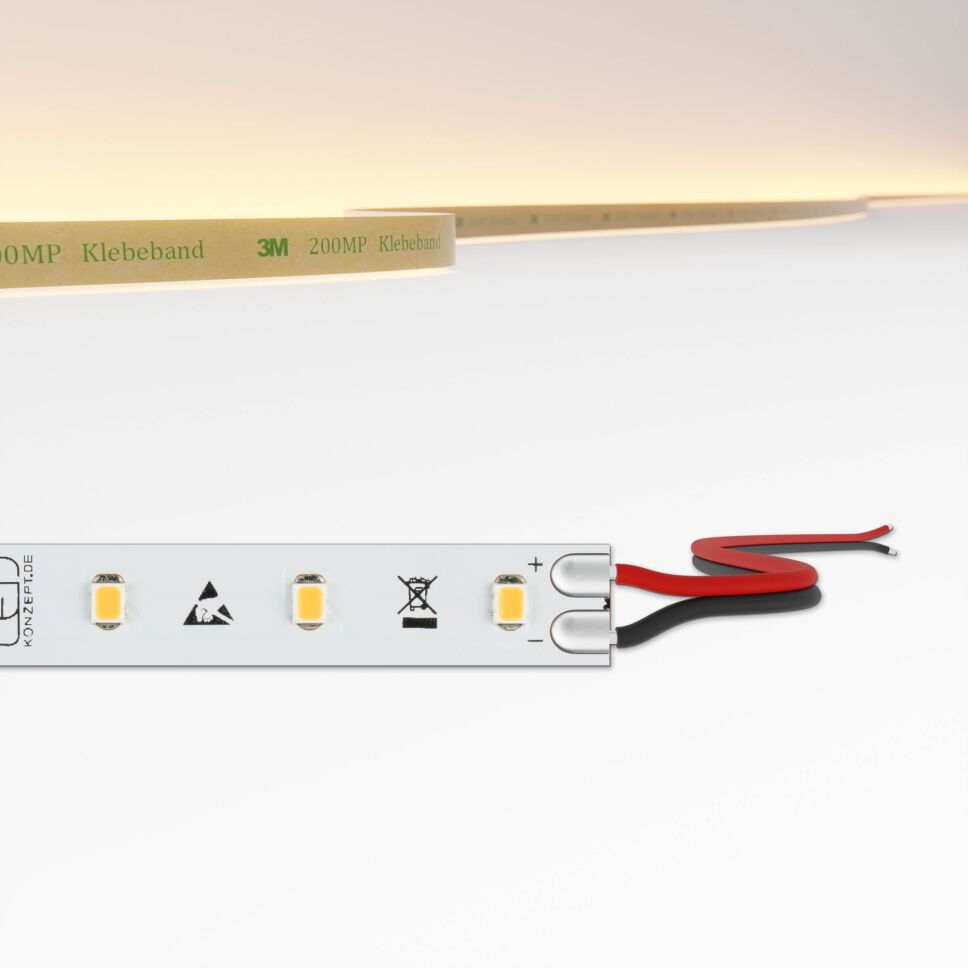

IC LED Streifen 24V weiß 7,7W/m warmweiß 2700K, 700cm, mit Litzenanschluss (ca. 300cm) - Eigenschaften
- geregelter IC LED Streifen mit speziellen Transistorschaltungen zur Sicherstellung einer gleichbleibenden Helligkeit über die gesamte Strecke hinweg
- der geregelte IC LED Streifen kann bis zu einer Länge von 20m am Stück betrieben weren
- die verbauten Transitoren sorgen dafür, dass jedes Modul mit gleicher Stromstärke versorgt wird um so eine gleichbleibende Helligkeit über die gesamte Länge (bis 20m) zu gewährleisten
- die Möglichkeit lediglich alle 20 Meter neu einzuspeisen vereinfacht die Installation und erhöht die gestalterischen Möglichkeiten bei der Realisierung Ihrer LED Beleuchtung
- der geregelte IC LED Streifen kann per PWM-Signal gedimmt werden
- der LED Streifen ist ohne Effizienzverluste (nur über PWM Signal) dimmbar
- die Transistroschaltung wirkt einer Dimmung über Strombegrenzung entgegen, so dass dieser LED Streifen nicht per Strombegrenzung dimmbar ist
- der LED Streifen ist effizient und erreicht die Energieeffizienzklasse F
- einfache Montage dank rückseitigem 3M Klebeband
- der LED Streifen ist schaltfest und weist eine lange Lebensdauer auf
- der LED Streifen ist ohne Effizienzverluste (nur über PWM Signal) dimmbar
- der LED Streifen ist flexibel und kann bis zu einem Biegeradius von 2cm gebogen und verlegt werden
- der LED Streifen weist eine Breite von 10mm auf
- der IC LED Streifen hat eine Modullänge von 10cm und kann in diesen Abständen gekürzt werden, Trennmarken sind auf der Leiterplatte eingezeichnet
- der LED Streifen weist mit 2700K eine gemütliche Lichtfarbe auf, die dank der warmen Lichtcharakteristik sehr gut für den Wohnraum verwendet werden kann
- der LED Streifen weist eine sehr hohe Farbwiedergabe von CRI-93 (Ra93) auf, mit der eine farbgetreue Beleuchtung realisiert werden kann
- wir bieten den IC LED Streifen an dieser Stelle mit Litzenanschluss (ca. 300cm) an
| Produktgruppe: | LED Streifen |
| Streifenbreite: | 10mm |
| max. Länge am Stück: | bis 20m |
| Effizienz: | über 100 lm/W |
| Energieeffizienzklasse: | F |
| Farbwiedergabe: | CRI-90 |
| Helligkeit: | 500 - 1000 lm/m |
| IP Schutzklasse: | IP20 |
| LED Dichte: | bis 60 LEDs/m |
| Leistung pro Meter: | 6W - 10W |
| Betriebsspannung: | 24V |
| Lichtfarbe: | Warmweiß |
| Inhalt: | 7,00 m |
| Anmerkungen: |
Anmerkung zum Klemmsystem Beachten Sie, dass LED Streifen mit Klemmsystem aufgrund der Bauhöhe des Klemmsystems NICHT mit LED Alu Profilen S, T, FLEX-mini, G5-6, G8-10 und HR sowie den LED Alu Profilen E, N, F mit opaler Abdeckung zum Einschieben (ABD A-O) und Profilen SKP und FK mit HS Abdeckung kompatibel sind. Anmerkung zur Kühlung des Streifens Für eine lange Lebensdauer des LED Streifens, empfehlen wir diesen zu Kühlen, bsplw. durch Verbau in LED Alu Profile. Anmerkung zur Dimmbarkeit Beachten Sie, dass dieser LED Streifen lediglich über ein PWM Signal gedimmt werden kann. Eine Dimmung über Strombegrenzung (bspw. über dimmbare Netzteile mit 1-10V Steuerung) ist nicht möglich, da die Transistoren dem entgegenwirken. Anmerkung zum Anschluss an Klemmsystem Um einen sicheren Halt der Zuleitungen im Klemmsystem zu gewährleisten, empfehlen wir verdrillte und nicht verzinnte Litzen zu verwenden. Zum Anschluss an das Klemmsystem können Zuleitungen mit einem Querschnitt bis max. 0,75mm² verwendet werden. |
Technische Daten IC LED Streifen 24V weiß 7,7W/m warmweiß 2700K | |
|---|---|
| Leuchtfarbe | warmweiß |
| Farbtemperatur | 2700K (+- 100K) |
| Betriebsspannung | 24V DC |
| Leistung | 7,7W/m |
| Helligkeit | 800 lm/m (+-10%) |
| CRI-Wert | 93 |
| Energieeffizienzklasse | F |
| max. Strecke in Reihe betreibbar | 20m |
| Anzahl LEDs | 60 LEDs/m |
| IP Schutzklasse | IP20 |
| dimmbar | ja (über PWM-Signal) |
| Steuerung | LED Dimmer |
| Öffnungswinkel | 120° |
| Oberfläche LED-Streifen | weiß |
| Rückseite LED Streifen | 3M Klebeband (9495MP-200) |
| Bauform SMD | 2835 |
| Modullänge | 10cm |
| min. Biegeradius | 2cm |
| Anschluss | Litzenanschluss (ca. 300cm) |
| Maße (L x B x H) | 700cm x 10mm x 2mm |
Anwendungsmöglichkeiten für IC LED Streifen 24V weiß 7,7W/m warmweiß 2700K
- Für Innenanwendungen
- Küchenbeleuchtung
- Hintergrundbeleuchtung
- Lichtvouten
- Stuckbeleuchtung
- Schaufensterbeleuchtung
- Unterbaubeleuchtung
- Wandflutung
- Beleuchtungsanwendungen mit langen Strecken bei einmaliger Einspeisung (bis 20m am Stück)
- viele weitere kreative Einsatzmöglichkeiten
Empfehlungen zur Netzteilauswahl
Beachten Sie bei der Planung der LED Beleuchtung die maximale Strecke des LED Streifens, die am Stück betrieben werden kann. Bei diesem LED Streifen beträgt die maximale Strecke 20m. Bei einer größeren Länge muss parallel eingespeist werden. Die benötigte Leistungsabgabe des LED Netzteils ergibt sich aus der Leistungsaufnahme pro Meter (7,7W pro Meter) x der angeschlossenen Länge des LED Streifens. Beachten Sie, dass geregelte IC LED Streifen zwar dimmbar sind, jedoch nur über PWM-Dimmung gedimmt werden können, da die Transistorschaltung (IC Schaltung) Dimmung über Strombegrenzung entgegenwirkt. LED Netzteile mit Dimmung über Strombegrenzung sind mit IC LED Streifen nicht kompatibel. Wir empfehlen bei der Planung 10% Reserve einzurechnen. Je nach angeschlossener Länge und der daraus abgeleiteten Leistungsaufnahme empfehlen wir nachfolgende LED Netzteile. Hier finden Sie auch LED Netzteile mit bereits integrierter Dimmfunktion über PWM-Ausgangssignal. Beachten Sie, dass bei der Verwendung eines nachgeschalteten Dimmers (bspw. Funk-Dimmer) LED Netzteile ohne integrierte Dimmfunktion verwendet werden sollten.
Beachten Sie, dass die Installation von Netzteilen von einem Fachmann vorzunehmen ist.
