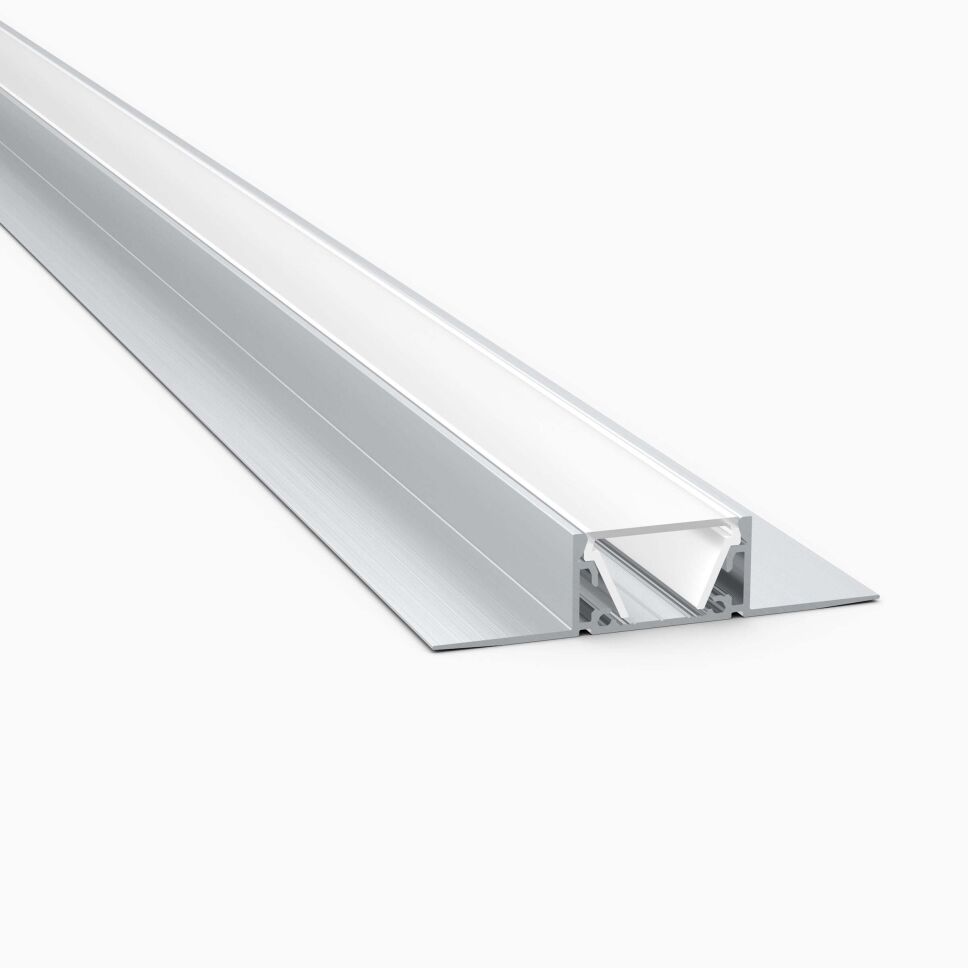

LED Alu Profil GILA, 300cm inkl. Abdeckung COEX12 opal - Eigenschaften
- breites Einlassprofil für den Trockenbau
- konzipiert für den Einbau in Trockenbaudecken mit einer Standardmaterialstärke von 12,5mm
- Montage erfolgt über Verschraubung an Gipskartonplatten

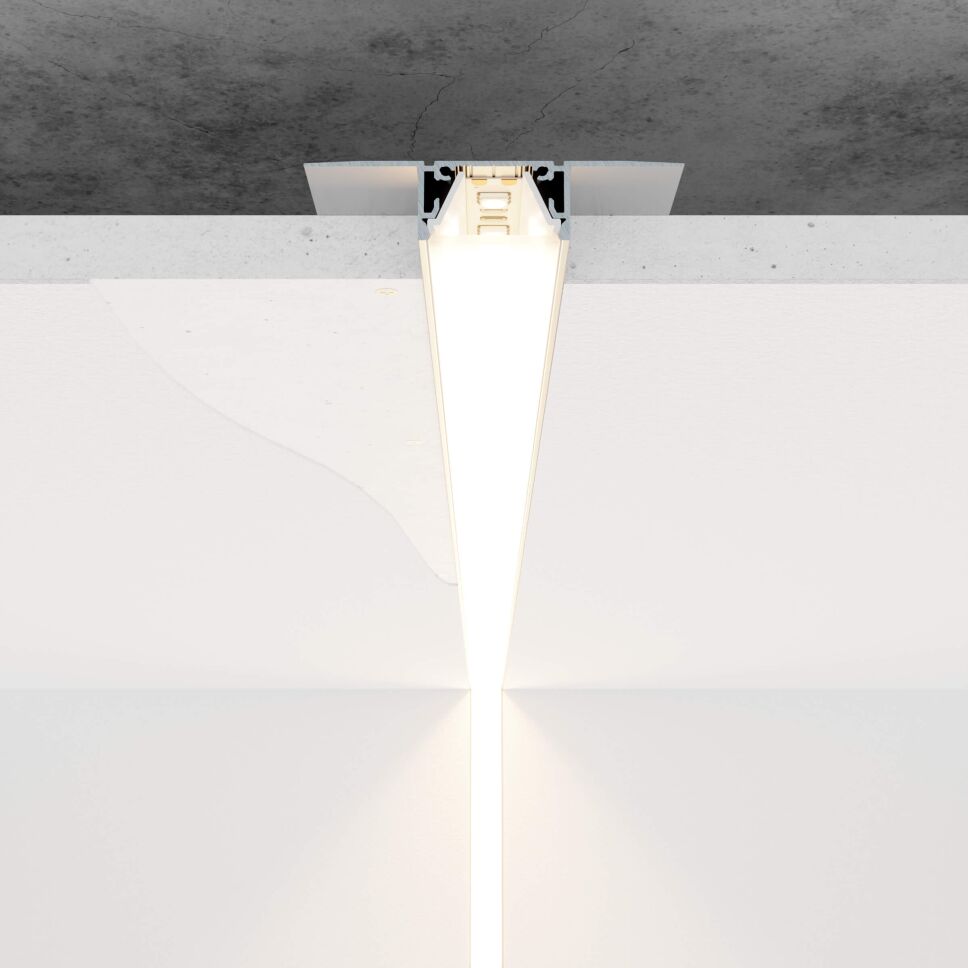

- Die Flügel des Profils sind leicht zurückversetzt, so dass mit dem Putz eine plane Fläche entsteht und nur die illuminierte Abdeckung zu sehen ist
- dank der Möglichkeit der Anspachtelung des Profils können atemberaubend minimalistische Beleuchtungen realisiert werden bei denen lediglich die Abdeckung sichtbar ist
- das LED Alu Profil GILA dient als passive Kühlung und verlängert so die Lebensdauer von LED Streifen
- schützt die LED Streifen vor mechanischen Einwirkungen
- erhöht den ästhetischen Wert Ihrer LED Beleuchtung
- Oberfläche alu roh
- das Profil ist immer inneren mit 2 Aufnahmepunkten für Verbinder ausgestattet
- Dank er Verbinder können horizontale und vertikale Ecken realisiert werden wie auch 2 Profile Stoß an Stoß verbaute LED Alu Profile gegeneinander auszurichten
- wir bieten das LED Alu Profil bis zu einer Länge von 300cm am Stück an
- Die Dimensionen des LED Alu Profils erlauben es 1 LED Streifen mit einer Breite bis 13mm zu verbauen
Wir bieten das LED Alu Profil GILA mit 7 unterschiedlichen Abdeckungen zur Auswahl an
- zur Auswahl stehen u.a. vier Standardabdeckungen in HS klar (ABD HS22-K), HS hochglanz opal (ABD HS22-O), matt opal (ABD MATT22) und in satiniert (ABD SAT22)
- neben 4 Standardabdeckungen bieten wir für das LED Alu Profil GILA auch unsere energieoptimierten COEX12 Abdeckungen an
- COEX12 Abdeckung sind in den Ausführungen klar (ABD COEX12-K), opal (ABD COEX12-O), opal70 (ABD COEX12-O70) und prismatisch (COEX12-P) erhältlich
- COEX12 Abdeckungen bestehen aus der eigentlichen Abdeckung und einem integriertem Lichtlenker (bzw. Reflektor) der Licht direkt in Richtung der Abdeckung lenkt
- durch den Einsatz von COEX12 Abdeckungen kann der Wirkungsgrad der Gesamtbeleuchtung signifikant gesteigert werden (speziell bei LED Streifen mit breitem Abstrahlwinkel)
- die prismatische Ausführung der COEX12 Abdeckungen besteht aus der COEX12 Abdeckung in klar und einer Entblendungsplatte
- durch Verwendung der prismatischen COEX12 Abdeckung können einfacher UGR19 Leuchten realisiert werden
- die HS klare, HS hochglanz opale und satinierte Abdeckungen sind UV beständig und können für LED Beleuchtungen verwendet werden, die ständig direkter Sonneneinstrahlung ausgesetzt sind
- die matt opale wie auch COEX12 Abdeckungen sind nicht UV beständig und sollten nicht an Stellen verbaut werden die ständig direkter Sonneneinstrahlung (z.B. Schaufenster) ausgesetzt sind
- opale Abdeckungen (HS opale, matt opale, COEX12 opale und COEX12 opal70) können mit LED Streifen mit einer Bestückungsdichte von mindestens 120 LEDs pro Meter homogene ausgeleuchtet werden
- die opal70 COEX12 Abdeckung sorgt für ein diffuseres Lichtbild mit größerer Punktunterdrückung als die opale COEX12 Abdeckung, dieses aber auf Kosten niedrigerer Lichtdurchlässigkeit
- homogene Ausleuchtungen (von opalen Abdeckungen) können auch mit COB LED Streifen erzielt werden
- für eine saubere Montage bieten wir für dieses Profil eine Montageabdeckung an, welche beim Verputzen zum Schutz des Profils eingesetzt werden kann
- wir bieten das LED Alu Profil an dieser Stelle ohne Montageabdeckung an
- wir bieten das LED Alu Profil an dieser Stelle mit opaler COEX12 Abdeckung (ABD COEX12-O) zum Einclipsen an
| Produkteigenschaft | Wert |
|---|---|
| Produktgruppe: | LED Alu Profile |
| Profilhöhe: | 10 - 20mm |
| max. Profillänge: | 300cm |
| Profilfarbe: | Aluminium |
| Abdeckungen: | opal |
| max. Streifenbreite: | 8mm10mm12mm4mm |
| Profilbreite: | 25 - 35mm |
| Besonderheiten: | verputzbar |
| Inhalt: | 3,00 m |
| Anmerkungen: |
Anmerkung zu Längen Beachten Sie, dass das LED Alu Profil und Abdeckung hinsichtlich der Länge voneinander abweichen können. In allen Fällen ist jedoch sowohl die Abdeckung wie auch das Profil mindestens in der angegebenen Länge. Falls Sie eine exakte Anpassung der Länge vom Profil und der Abdeckung wünschen, wählen Sie die exakte gewünschte Länge unter Zuschnitt aus. Anmerkung zu COEX Abdeckungen * Beachten Sie, dass sich die angegebenen Lichtdurchlässigkeiten lediglich auf den eigentlichen Diffusor beziehen. Positive Effekte des Lichtlenkers (Reflektors) werden durch Angaben der Lichtdurchlässigkeit nicht wiedergegeben und sind sowohl vom Abstrahlwinkel des verbauten LED Streifens wie auch der Profilfarbe abhängig. Je größer der Abstrahlwinkel und je dunkler das LED Alu Profil ist, desto größer die Steigerung der effektiven Helligkeit der Leuchte (be Anmerkung zu Verbindern Beachten Sie, dass die Stege bei diesem LED Alu Profil hochkant ausgerichtet sind und daher die Verbindungsrichte der Verbinder gedreht ist (bspw. ist ein 90° horizontal Verbinder dann ein für vertikale 90° Ecken geeignet). stehend aus verbauten LED Streifen, LED Alu Profil und Abdeckung). |

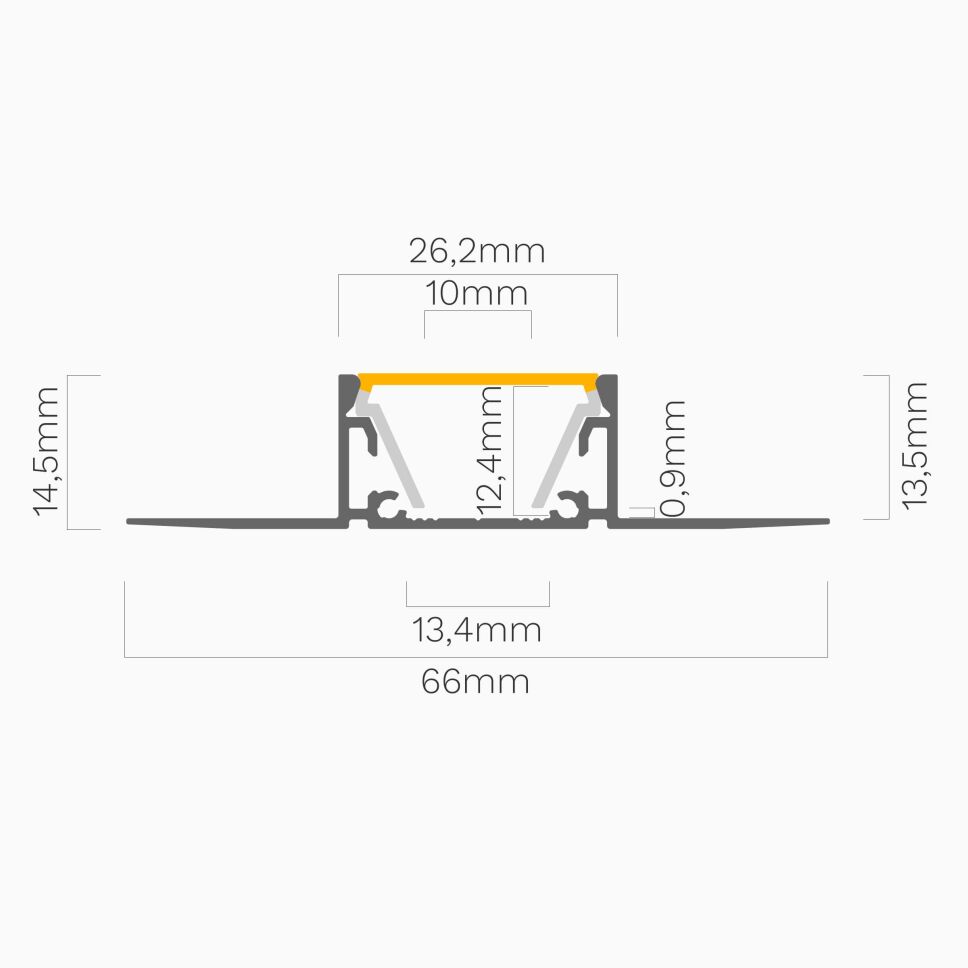

Technische Daten LED Alu Profil GILA | |
|---|---|
| Oberfläche | alu roh |
| Breite | 66mm |
| Nutbreite | 26,2mm |
| Höhe | 14,5mm |
| Länge | 3000mm |
| geeignet für | LED Streifen bis 13mm Breite |
| Montage | Verschrauben an Gipskartonplatten |
| Eigenschaften Abdeckungen für LED Alu Profil GILA | |
| Montage | Abdeckung zum Einclipsen |
| Lichtdurchlässigkeit HS hochglanz opal (ABD HS22-O) | 73% |
| Lichtdurchlässigkeit matt opal (ABD MATT22) | 65% |
| Lichtdurchlässigkeit HS klar (ABD HS22-K) | 95% |
| Lichtdurchlässigkeit satiniert (ABD SAT22) | 90% |
| Lichtdurchlässigkeit COEX12 klar (ABD COEX12-K) * | 90% |
| Lichtdurchlässigkeit COEX12 opal (ABD COEX12-O) * | 80% |
| Lichtdurchlässigkeit COEX12 opal70 (ABD COEX12-O70) * | 70% |
| Lichtdurchlässigkeit COEX12 prisma (ABD COEX12-P) * | 85% |
| Lieferumfang | LED Alu Profil GILA, opale COEX12 Abdeckung (ABD COEX12-O) |
- LED Alu Profil GILA in 300cm Länge
- opale COEX12 Abdeckung (ABD COEX12-O)
Montageanleitung LED-Profil GILA
Das LED-Aluminiumprofil GILA eignet sich ideal für den flächenbündigen Einbau in 12,5 mm Gipskartonplatten und verputzbare Wandflächen. Es ermöglicht eine randlos LED-Lichtlinie für moderne Innenraumgestaltung. Hier erfährst du Schritt für Schritt, wie du das Profil korrekt installierst.
Schritt 1: Vorbereitung des Profils
Bohre ein Loch in das Profil, um das LED-Stromkabel später durchführen zu können. Setze anschließend eine passende Endkappe und die Kabeldurchführung ein. Die Endkappe kann alternativ auch nachträglich montiert werden – empfehlenswert ist der Einbau jedoch zu Beginn.
Schritt 2: Positionierung und Befestigung
Richte das LED-Profil GILA an der Kante der Gipskartonplatte aus.
Bohre durch die seitlichen Flansche und befestige das Profil mit Trockenbauschrauben – achte auf einen Schraubenabstand von maximal 40 cm.
Führe das Kleinspannungs-Stromkabel durch die Kabeldurchführung und setze die Montageabdeckung in das Profil ein. Diese schützt das Innenleben während der weiteren Arbeiten.
Schritt 3: Zweite Platte montieren
Montiere nun die zweite Gipskartonplatte auf der gegenüberliegenden Seite des Profils und verschraube sie wie zuvor.
So entsteht ein stabiler, flächenbündiger Sitz des Profils in der Trockenbauwand.
Schritt 4: Spachteln, Schleifen und Streichen
Verspachtle die Übergänge zwischen LED-Profil und Gipskarton sauber und schleife die Oberfläche glatt.
Anschließend kannst du die Wandfläche wie gewohnt verputzen und streichen.
Tipp: Saubere Abrisskante an der Montageabdeckung
Bevor du die Montageabdeckung entfernst, ritze sie mit einem Cutter oder Messer entlang der Profilkante an. Das sorgt für eine saubere Abrisskante, verhindert Materialausrisse und spart Nacharbeit. Entferne die Abdeckung am besten direkt nach dem Streichen.
Schritt 5: LED-Band einsetzen und anschließen
Wichtig: Vor dem Einkleben des LED-Streifens muss das Profil gründlich von Staub, Spachtelresten und Fett befreit werden, um eine optimale Haftung sicherzustellen.
Verbinde anschließend das LED-Band mit dem Stromanschluss, setze es in das gereinigte Profil ein und schließe den Einbau mit der passenden Abdeckung und Endkappen ab.
Mit GILA erzeugst du eine hochwertige, bündige Lichtlinie – für stilvolle Räume mit integriertem LED-Licht.

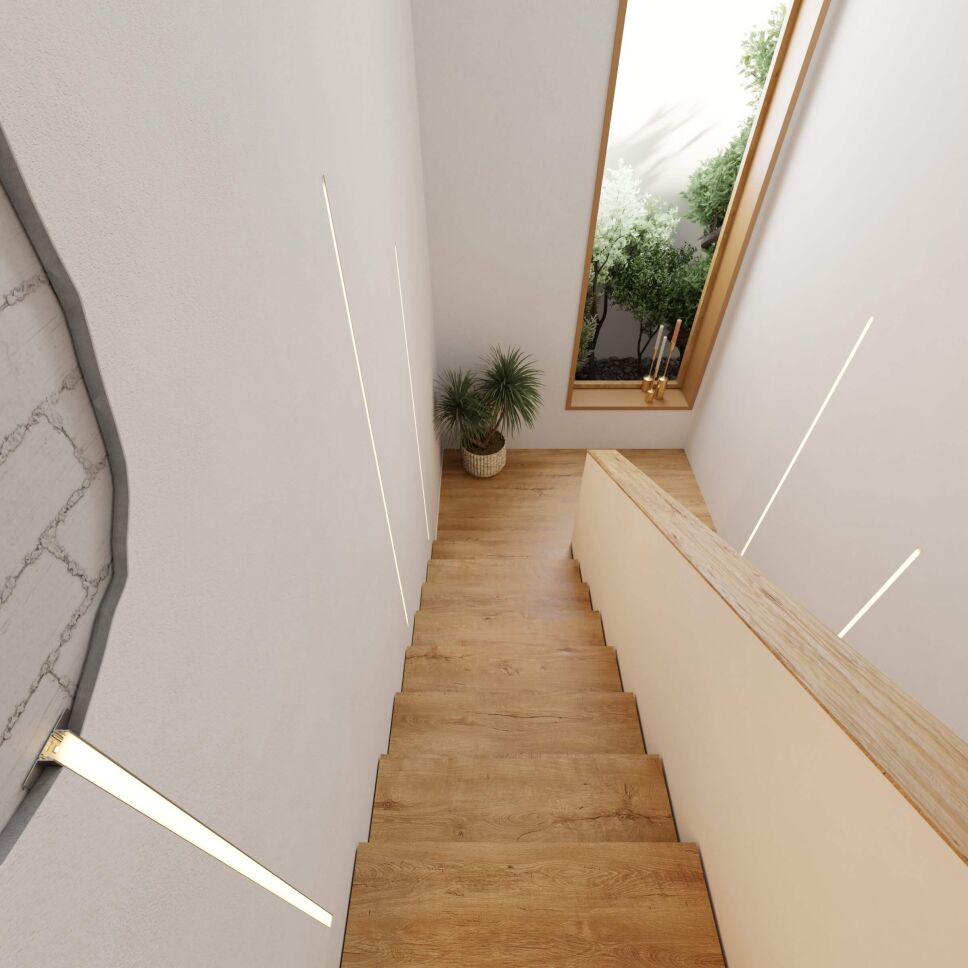

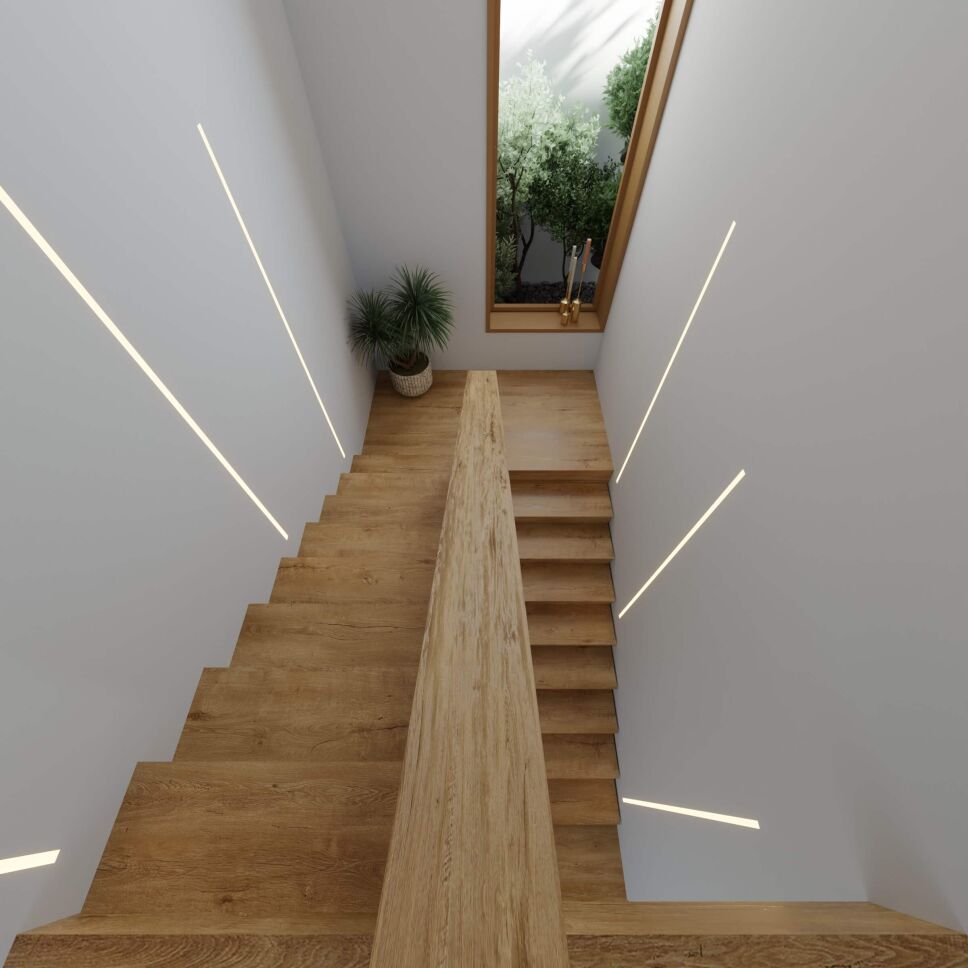

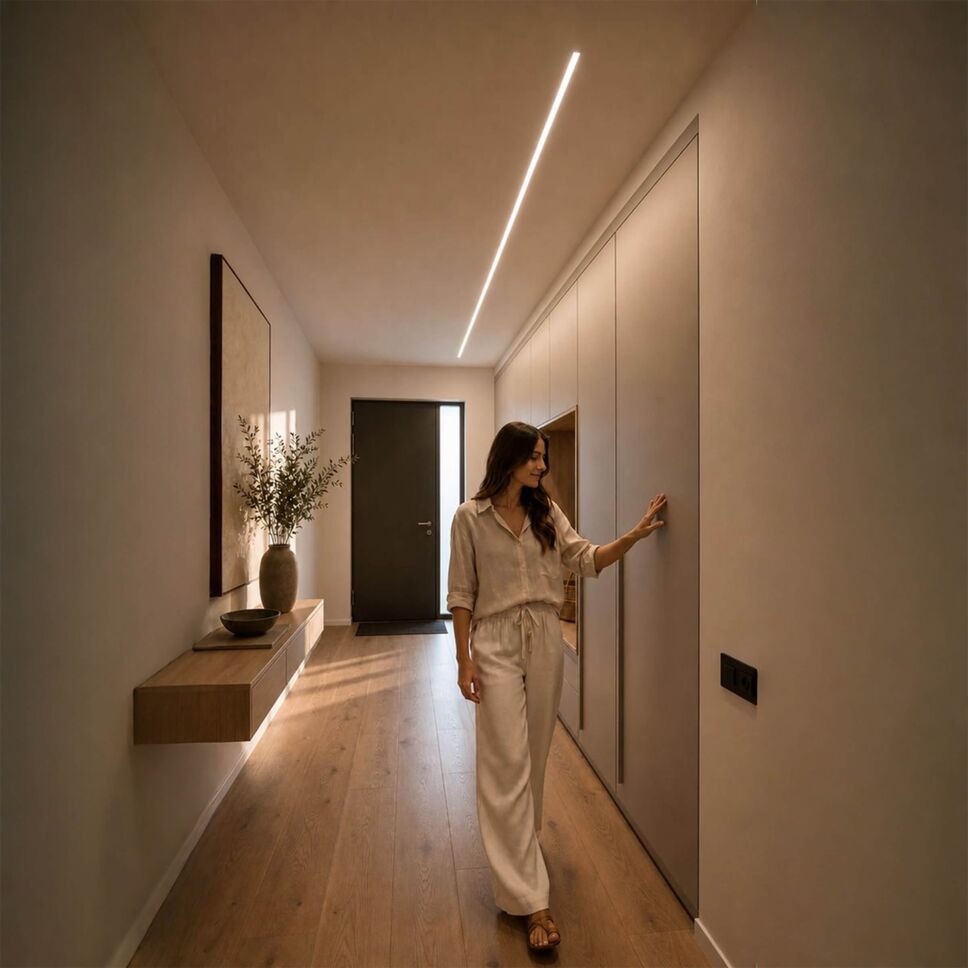

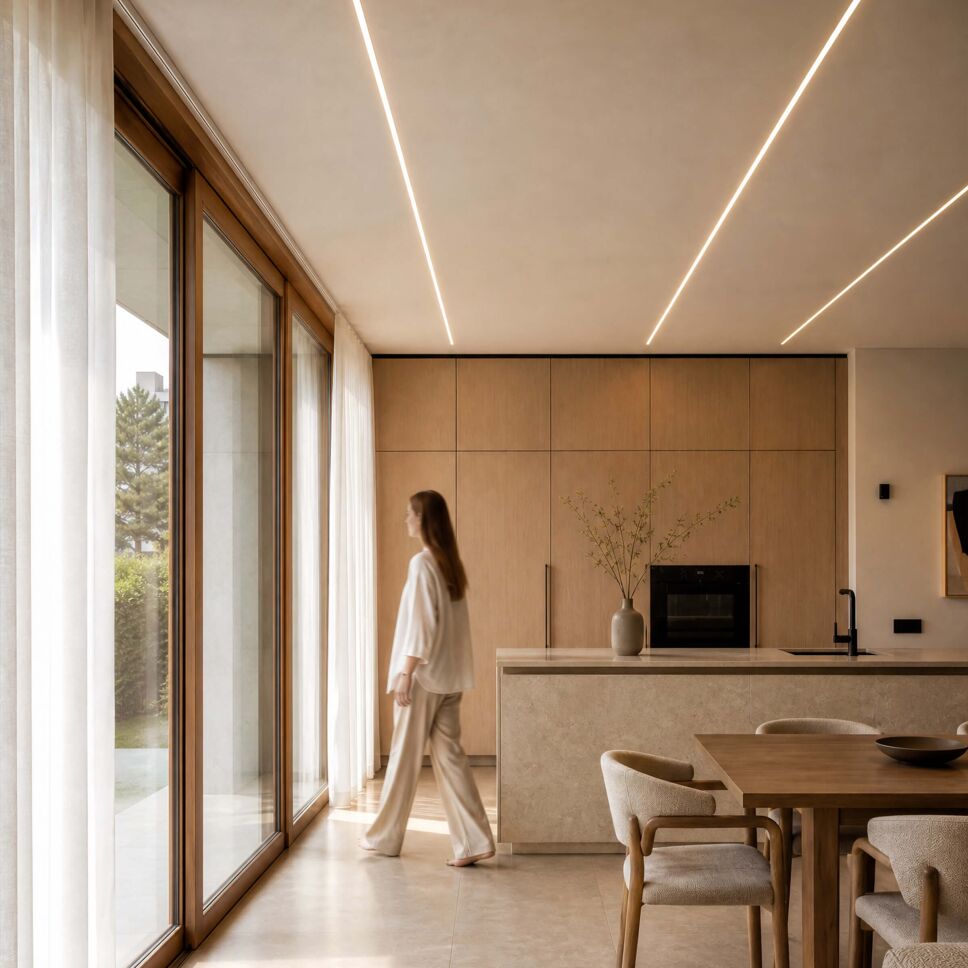

Anwendungsmöglichkeiten für LED Alu Profil GILA
- Deckeneinbauleuchten
- Raumbeleuchtung
- Trockenbau
- minimalistische Beleuchtungsanwendungen
- Lichtlinien
- Einbau in Zwischendecken
- Einbau in Rigipsdecken (Gipskartondecken)
- Raum und Bereichstrennung (Lichtschranken)
- und für viele weitere kreative Einsatzmöglichkeiten
