LED Streifen 12V warmweiß 4W/m, 2700K, CRI-90, 50cm, mit Dimmer + 15cm Kabel und deaktivierter Kontrollleuchte - Eigenschaften
- der LED Streifen ist bereits mit einem Profil Dimmer ausgestattet, welcher zusammen mit dem LED Streifen in LED Alu Profile eingesetzt werden kann
- durch Berührung der Alu Komponente des LED Alu Profils in das der Streifen samt Profil-Dimmer verbaut wird, kann die LED Beleuchtung geschaltet oder gedimmt werden
- kurzes Berühren der Profiloberfläche schaltet den LED Streifen, langes Berühren dimmt den LED Streifen hoch oder runter
- die Oberfläche des LED Alu Profils dient hierbei als Taster (LED Alu Profile sind im Lieferumfang nicht enthalten)
- zur Verwendung des Produkts sind keine Lötkenntnisse erforderlich
- mit Lötkenntnissen kann der Profil Dimmer weiter modifiziert werden (für nähere Infos zu weiteren Funktionen siehe Bedienungsanleitung)
- Zur Montage ist eine kleine Bohrung für die Kontaktschraube des Profil-Dimmers ins LED Alu Profil zu bohren
- anschließend kann der LED Streifen und Profil Dimmer per 3M Klebeband in das Profil installiert und die Kontaktschraube des Dimmers verschraubt werden
- der LED Streifen weist einen geringen Stromverbrauch und eine hohe Effizienz auf
- der enthaltene LED Streifen weist die Effizienzklasse F auf
- einfache Montage (3M Klebeband auf der Rückseite)
- lange Lebensdauer und Schaltfestigkeit
- der LED Streifen ist flexibel und kann bis zu einem Biegeradius von 2cm gebogen und verlegt werden
- der LED Streifen ist alle 5cm kürzbar, Schnittmarken sind auf der Leiterplatte aufgedruckt
- 12V Betriebsspannung (Schutzkleinspannung)
- der LED Streifen verfügt über eine sehr hohe Farbwiedergabe (CRI-90) für farbgetreue Beleuchtungsanwendungen
- dank der hohen Farbwiedergabe ist der LED Streifen für Beleuchtungsanwendungen mit einem hohen Anspruch an Farbechtheit geeignet
- leichte Farbstiche wie beispielsweise Rot- oder Grünstiche, welche LED Streifen häufig aufweisen, werden durch die hohe Farbwiedergabe minimiert
- der LED Streifen ist dank der warmweißen Farbtemperatur sehr gut für Beleuchtungsanwedungen im Wohnbereich geeignet
- Der Profil-Dimmer ist mit einer Kontrollleuchte (kleine gelb leuchtende LED) ausgestattet, welche bei ausgeschaltetem Zustand der LED Beleuchtung dauerhaft leuchtet um zu signalisieren, dass die Stromzufuhr vorhanden und der Profil Dimmer einsatzbereit ist
- wir bieten den LED Streifen mit Dimmer an dieser Stelle mit 15cm Zuleitung und deaktivierter Kontrollleuchte am Profil Dimmer an
- die Kontaktschraube für den Profil-Dimmer ist Teil des Lieferumfangs
| Produkteigenschaft | Wert |
|---|---|
| Betriebsspannung: | 12V |
| Lichtfarbe: | Warmweiß |
| Leistung pro Meter: | 1W - 5W |
| Helligkeit: | bis 500 lm/m |
| Farbwiedergabe: | CRI-90 |
| Produktgruppe: | LED StreifenLED Streifen mit Steuerung |
| Effizienz: | 81 - 100 lm/W |

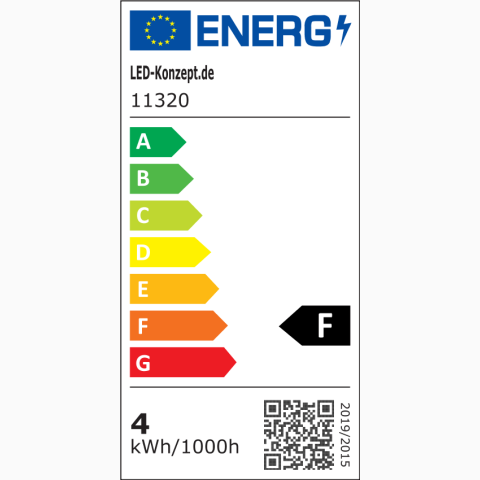

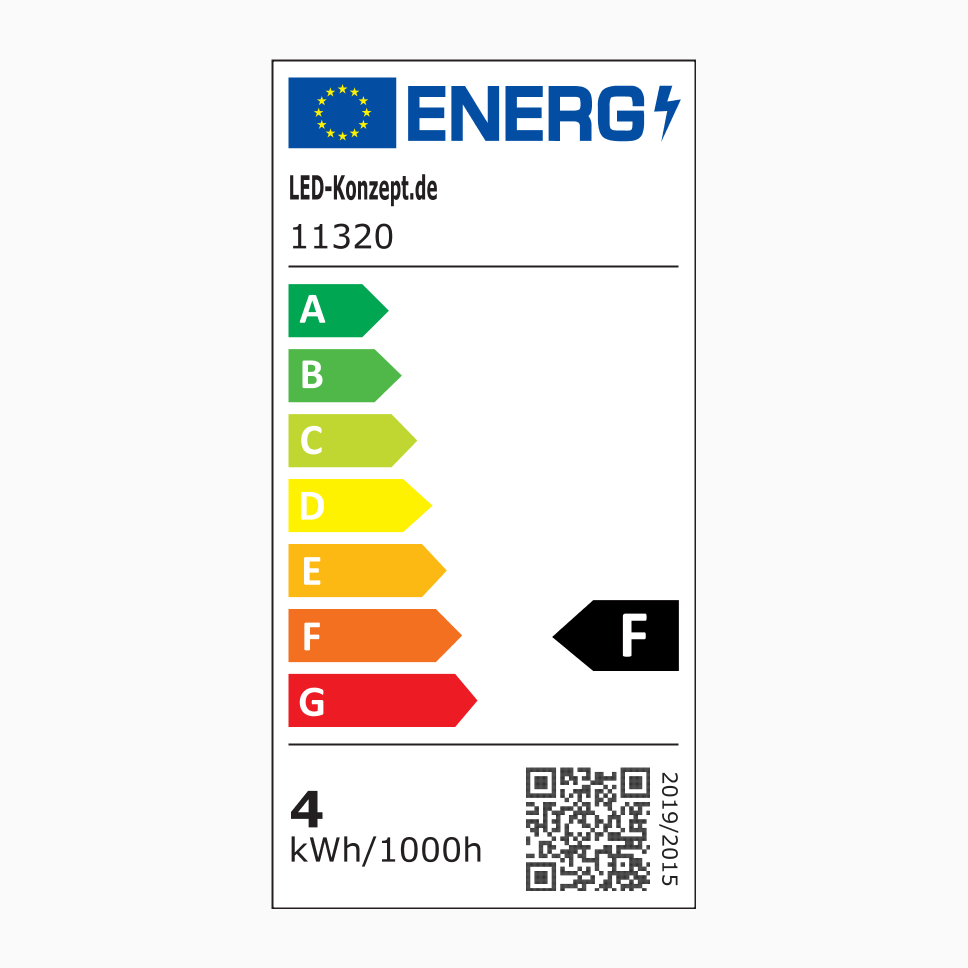

| Energieeffizienzklasse: | F |
| Anmerkungen: |
Anmerkung zu Produktfotos Die auf den Artikelbildern gezeigten LED Alu Profile dienen lediglich Illustrationszwecken und sind nicht Teil des Lieferumfangs. Anmerkung zu LED Alu Profilen Beachten Sie, dass zur Verwendung des LED Streifens mit Profil-Dimmers LED Alu Profile über 3m Länge sowie pulverbeschichtete LED Alu Profile nicht geeignet sind. Beachten Sie, dass LED Streifen mit Dimmer aufgrund der Abmessungen des Dimmers nicht mit den Profilen S, S10, T, mini, R und Glaskantenprofilen kompatibel sind. Anmerkung zur Stromversorgung Der Dimmer funktioniert nur mit einer Netzversorgungsquelle mit doppelter Isolierung und Schutzklasse II. Diese Quellen haben ein Gehäuse aus Kunststoff und für die Versorgung von 230 V 2 Leiter (L, N), die Erdung (gelbgrüner Leiter) wird nicht angeschlossen. Bei Verwendung mehrerer Profil-Dimmer benötigt jeder der Profil-Dimmer ein eigenes Netzteil. Der Betrieb mehrerer Profil-Dimmer über ein Netzteil ist nicht möglich. Anmerkung zum Batterie- u. Akkubetrieb Der LED Profil-Dimmer funktioniert nicht ordnungsgemäß falls die LED Beleuchtung per Akku oder Batterie mit Strom versorgt wird. Anmerkung zur Kühlung des Streifens Aufgrund der hohen Leistung und für eine lange Lebensdauer des LED Streifens empfehlen wir diesen zu Kühlen, bspw. durch Verbau in LED Alu Profile. Anmerkung zu den Komponenten Wir bieten sowohl den LED Profil-Dimmer als auch den LED Streifen einzeln bei uns im Online-Shop an. |
Technische Daten LED Streifen 12V warmweiß 4W/m 2700K CRI-93 mit Dimmer | |
|---|---|
| Leuchtfarbe | warmweiß |
| Farbtemperatur | 2700K (+-100K) |
| Betriebsspannung | 12V DC |
| Leistung | 4W/m |
| Helligkeit | 380 lm/m (+-10%) |
| CRI-Wert | 93 |
| Energieeffizienzklasse LED Streifen | F |
| Anzahl LEDs | 60 leds/m |
| IP Schutzklasse | IP20 |
| dimmbar | ja |
| Steuerung | LED Profil Dimmer |
| Öffnungswinkel | 120° |
| Oberfläche LED-Streifen | weiß |
| Rückseite LED Streifen | 3M Klebeband (9495MP-200) |
| Bauform SMD | 3528 |
| Modullänge | 5cm |
| min. Biegeradius | 2cm |
| Anschluss | Litzenanschluss (ca. 15cm) |
| Maße (L x B x H) | 50cm (+ 2,5cm Dimmer) x 8mm (10mm inkl. Dimmer) x 2mm (3mm inkl. Dimmer) |
Technische Daten LED Profil-Dimmer | |
|---|---|
| geeignet für | LED Streifen (12V - 24V) |
| Funktionen | Schalten, Dimmen |
| Helligkeitsregelung | 0% -100% |
| Eingangspannung | 9V - 28V DC |
| Ausgangsspannung | 9V - 28V DC |
| Strom max. | 7,5A im Modus 1 u. 2 |
| 10A im Modus 3 u. 4 | |
| Leistung max.: | 90W (12V) 180W (24V) im Modus 1 u. 2 |
| 120W (12V), 240W (24V) im Modus 3 u. 4 | |
| Verbrauch Standby | 0,1W (12V), 0,33W (24V) |
| Rückseite Profil-Dimmer | 3M Klebeband (9087) |
| Maße (L x B x H) | 25 x 10 x 3mm |
Anwendungsmöglichkeiten für LED Streifen 12V warmweiß 4W/m 2700K CRI-90 mit Dimmer
- Für Innenanwendungen
- Hintergrundbeleuchtung
- akzentuierte Beleuchtung
- Glaskantenbeleuchtung
- Treppenstufenbeleuchtung
- Handlaufbeleuchtung
- Schrankbeleuchtung
- Wegbeleuchtung
- dezente Ambientbeleuchtung
- jegliche Anwendungen bei denen Farbtreue eine kritische Größe darstellt
- viele weitere kreative Einsatzmöglichkeiten
Empfehlungen zur Netzteilauswahl
Beachten Sie bei der Planung der LED Beleuchtung die maximale Strecke des LED Streifens, die am Stück betrieben werden kann. Wir bieten diesen LED Streifen mit Dimmer bis zu einer max. Länge von 300cm am Stück an. Die benötigte Leistungsabgabe des LED Netzteils ergibt sich aus der Leistungsaufnahme pro Meter (4W pro Meter) x der angeschlossenen Länge des LED Streifens. Dieser LED Streifen ist bereits mit einem Profil-Dimmer ausgestattet. Der Profil-Dimmer dimmt den nachgeschalteten LED Streifen via PWM-Signal und benötigt zum Betrieb ein LED Netzteil mit 12V DC Konstantspannung. LED Netzteile mit Dimmfunktion (Dimmung über Strombegrenzung oder mit PWM-Signal) sind mit dem Profil-Dimmer nicht kompatibel. Wir empfehlen bei der Planung 10% Reserve einzurechnen. Je nach angeschlossener Länge und der daraus abgeleiteten Leistungsaufnahme empfehlen wir nachfolgende LED Netzteile:
| benötigte Leistung | empfohlenes LED Netzteil |
|---|---|
| Bis 15W | SL-15-12 (15W, IP20), LPF-16-12 (16W, IP30) |
| bis 30W | SLT30-12VFG (30W, IP20), SLT30-12VFC-UN (30W, IP67) |
| bis 40W | NPF-40-12 (40W, IP67), LPF-40-12 (40W, IP67) |
| bis 60W | LPF-60-12 (60W, IP67), SLT60-12VFG-UN (60W, IP20) |
| bis 90W | SLD-80-12 (79W), NPF-90-12 (90W, IP67) |
| bis 100W | SLT100-12VFG (96W) |
| bis 120W | NPF-120-12 (120W, IP67) |
| über 120W | SL-150-12 (132W, IP20), |
Beachten Sie, dass der LED Profil-Dimmer nur mit einer Netzversorgungsquelle mit doppelter Isolierung funktioniert. Diese Quellen haben ein Gehäuse aus Kunststoff und für die Versorgung von 230V 2 Leiter (L, N), die Erdung (gelbgrüner Leiter) wird nicht angeschlossen.
Beachten Sie, dass die Installation von Netzteilen von einem Fachmann vorzunehmen ist.
