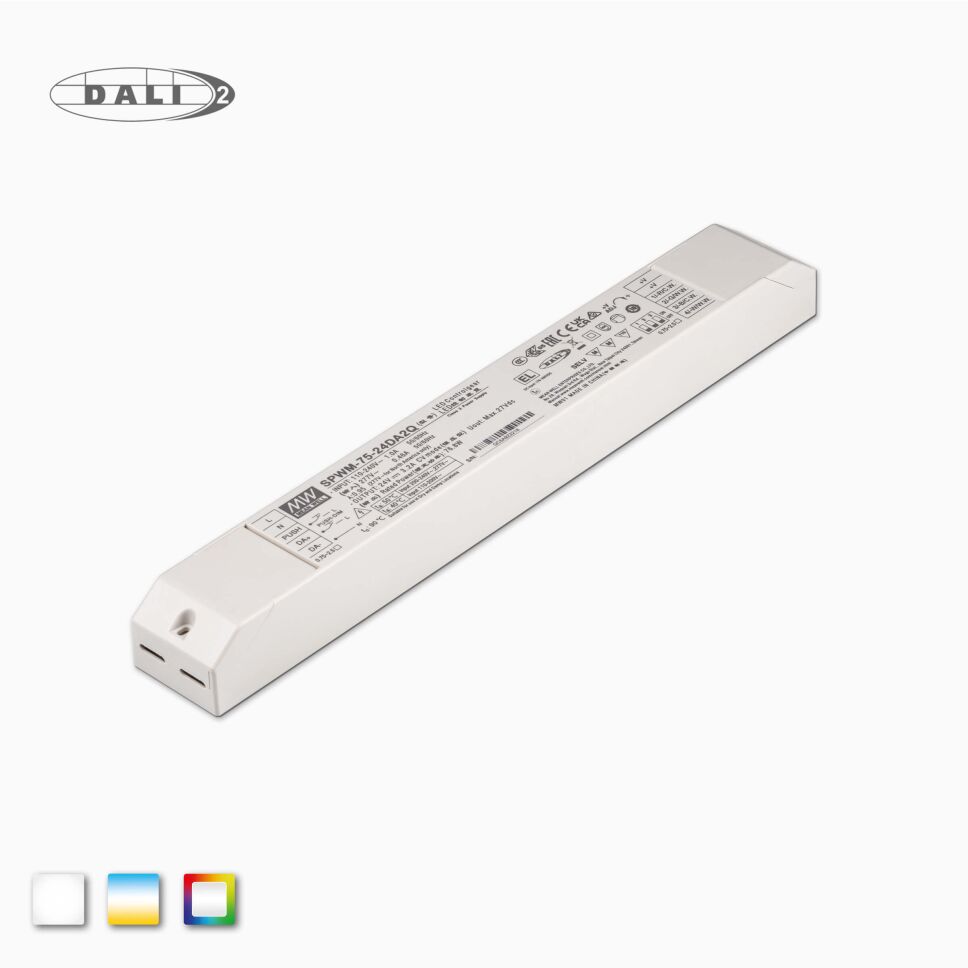

Produktbild MeanWell LED Netzteil SPWM-75-DA2Q

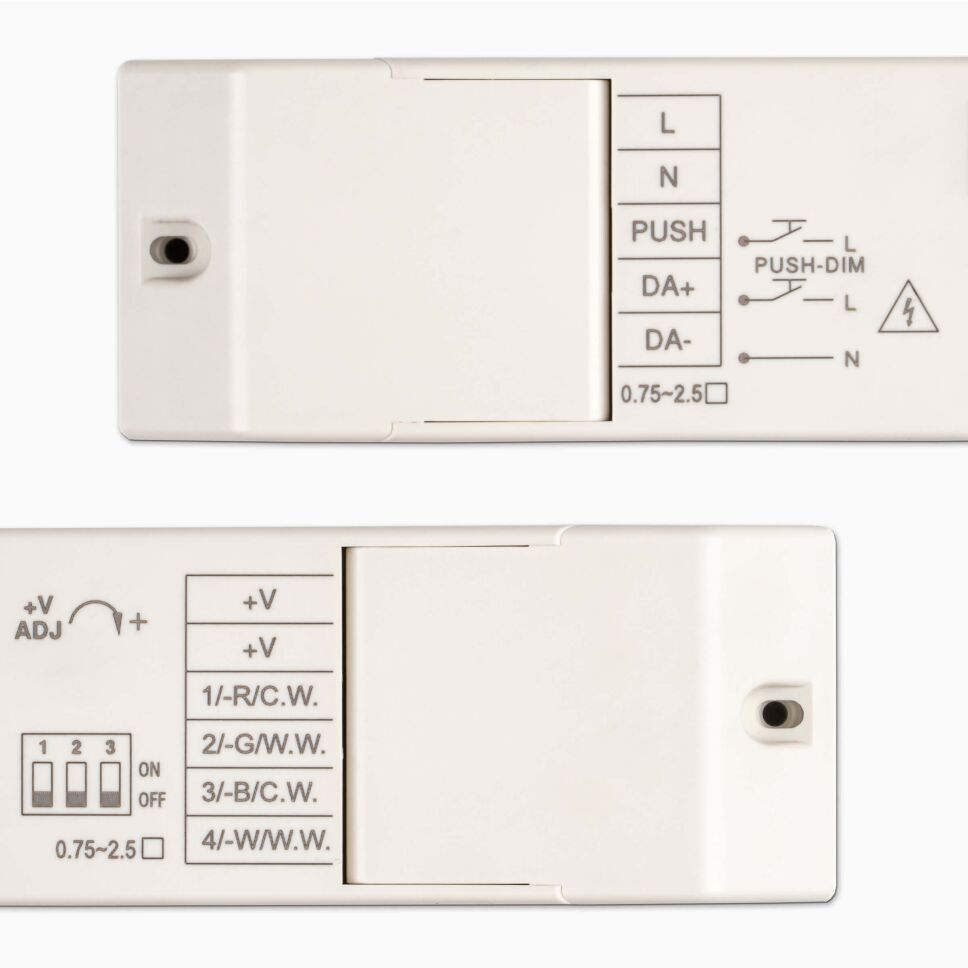

Nahaufnahme der Anschlüsse (DALI-2 / Taster / PUSH-DIM)

MeanWell DALI2 DT8 LED Netzteil SPWM-75DA2Q Serie

Artikelnummer: SPWM-75-DA2Q

Leistung	75W
Signal	DALI2, Taster
passend für	RGBW, CCT, LED Streifen
PWM Ausgangsspannung (3,2 kHz)

Ausgangsspannung

54,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

MeanWell DALI2 DT8 LED Netzteil SPWM-75DA2Q Serie - Eigenschaften

Beschreibung

LED Netzteil mit 75W Leistung des Herstellers MeanWell
DALI-2 LED Netzteil mit integriertem Controller zur Steuerung von bis zu 4 Kanälen
LED Netzteil unterstützt DT6 und DT8 Funktionen

Per DIP-Schalter am LED-Netzteil lässt sich einstellen, welcher LED-Streifentyp angesteuert werden soll

1 x LED Streifen (DT6, 1 Adresse)
4 x LED Streifen (DT6, 4 Adressen)
1 x CCT LED Streifen (DT8, 1 Adresse)
2 x CCT LED Streifen (DT8, 2 Adressen)
1 x RGBW LED Streifen (DT8, 1 Adresse)
1 x CCT + 1x LED Streifen (DT6 + DT8, 2 Adressen)

LED Netzteil kann auch per 2-fach Taster ( 2 x PUSH-DIM) gesteuert werden

im Vergleich zu Steuerung per DALI Signal ist bei der Tastersteuerung der Funktionsumfang leicht eingeschränkt
per Taster können farbige RGBW, dualweiße CCT und einfarbige LED Streifen gestuert werden
das Netzteil dimmt hochfrequent mit 3,2kHz
LED Netzteil besitzt einen aktiver PFC Schaltkreis (PF>0,97)
das LED Netzteil weist eine hohe Effizient auf
Schutzklasse 2
das Netzteil erlaubt es per Stellschraube die Ausgangsspanung zu justieren (Spannungsverluste ausgleichen)
mit IP20 für Innenanwendungen
Netzteil besitzt eine MM Möbelzulassung
das Netzteil ist gegen Überspannung, Überlastung (Hiccup Mode), Kurzschluss und Übertemperatur geschützt
geeignet für Notbeleuchtungsanwendungen gemäß EN 61347-2-13 Anhang J; EN 50172 ist anlagenseitig zu beachten
zur Auswahl stehen folgende Ausführungen des Netzteils: SPWM-75-12DA2Q (12V DC), SPWM-75-24A2Q (24V DC)
für vollen Funktionsumfang siehe Bedienungsanleitung
die Installation von Netzteilen ist von einer Elektrofachkraft vorzunehmen

Produkteigenschaft	Wert
IP Schutzklasse:	IP20
Ausgangsleistung:	70W - 99W
Ausgangsspannung:	12V 24V
Inkl. Dimmanschluss:	DALI
MM Möbelzulassung:	mit MM Möbelzulassung
Modellreihe:	SPWM
Dimmart:	PWM
Zur Steuerung von:	einfarbig CCT RGBW
Signalart:	Tastersignal kabelgebunden DALI
Höhe Netzteil:	bis 36mm
Breite Netzteil:	bis 60mm
Länge Netzteil:	über 200mm
Formfaktor:	linear
Anmerkungen:	Anmerkung zum Netzteil Beachten Sie, dass das LED Netzteil eine bereits getaktete (3,2kHz) PWM-Ausgangsspannung ausgibt. Das Netzteil ist nicht mit nachgeschalteten LED Dimmern und Controllern kompatibel. Anmerkung zum Funktionsumfang Beachten Sie, dass sich der Funktionsumfang zwischen der Steuerung via Taster und DALI Signal unterscheidet. Näheres siehe Datenblatt und Bedienungsanleitung.

Technische Daten

Technische Daten LED Netzteil SPWM-75-DA2Q
Zur Anzeige der technischen Daten wählen Sie bitte eine Ausführung dieses Netzteiles aus. Sie finden bei uns folgende Ausführungen des MeanWell PWM-120 DA2 LED Netzteils SPWM-75-12DA2Q (12V DC) SPWM-75-24DA2Q (24V DC)

Technische Daten LED Netzteil SPWM-75-DA2Q

Zur Anzeige der technischen Daten wählen Sie bitte eine Ausführung dieses Netzteiles aus. Sie finden bei uns folgende Ausführungen des MeanWell PWM-120 DA2 LED Netzteils

SPWM-75-12DA2Q (12V DC)
SPWM-75-24DA2Q (24V DC)

Angaben sind Herstellerangaben. Trotz größter Sorgfalt können wir Irrtümer und Druckfehler nicht ausschließen. Bei abweichenden Angaben gelten die Angaben im Datenblatt des Herstellers.
