DEEPLINE M

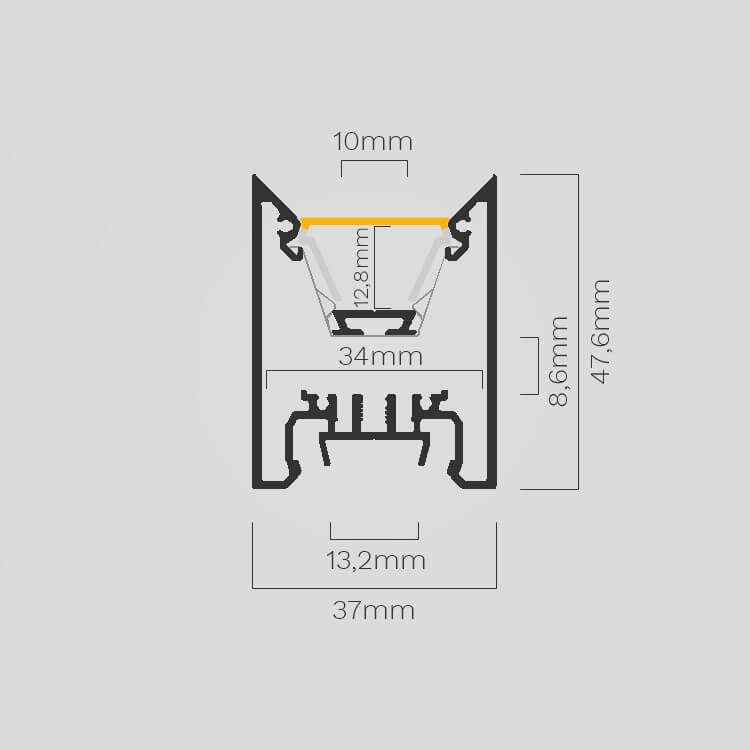

LED Alu Profil DEEPLINE M

Das LED-Alu-Profil DEEPLINE M präsentiert sich mit einer feinen, ausgewogenen Form, die Licht und Architektur in Balance bringt.

Sein klar definiertes Design integriert sich zurückhaltend in jede Umgebung, während der innenliegende Kabelkanal Technik und Struktur elegant vereint.

Flexible Längen

Mit flexibler Länge bis 300 cm und konfigurierbaren Gehrungsschnitten passt sich das Profil jeder Raumsituation an – für maximale Gestaltungsfreiheit bei präziser Umsetzung.

Eckverbinder 90°

Der Eckverbinder 90° DEEPLINE M verbindet zwei Profile in präzisem Winkel und sorgt für eine saubere Linienführung.

Die Übergänge bleiben geschlossen und fügen sich optisch nahtlos in das Profilbild ein.

Verbinder 180°

Der Verbinder 180° DEEPLINE M ermöglicht die lineare Fortführung des Profils über größere Längen.

Er gewährleistet eine stabile Ausrichtung und erhält die gleichmäßige Lichtführung über die gesamte Strecke.

Abdeckungen

Die COEX12-Abdeckungen prägen die Lichtwirkung mit feiner Differenzierung.

Opal für eine sanft gleichmäßige Ausleuchtung, prisma reduziert gezielt die Blendung.

Abstrahlwinkel

Die COEX12-Abdeckungen verleihen dem Licht individuelle Charakteristik:

Opal mit 100° für sanft gestreutes Licht, prisma mit 72° für gezielte, gebündelte Lichtführung.

Abdeckung indirekt

Die K12-Abdeckung schützt die indirekte Lichtquelle vor Staub und Schmutz und ist in transparenter oder transluzenter Ausführung erhältlich.

Ergänzend dazu kann auch die farblich auf das Profil abgestimmte Kunststoffblende indirekt eingesetzt werden und bildet nach oben einen klaren, ruhigen Abschluss.

Kunststoffblende

In der direkten Anwendung setzt die Kunststoffblende einen bewussten Akzent im Profil und verleiht der Lichtlinie eine eigenständige, prägnante Wirkung.

Spot26

Der SPOT26 erweitert die Linie um einen präzisen Punkt.

Nahtlos in das DEEPLINE M System integriert, entsteht ein Zusammenspiel aus gerichteter Akzentuierung und klarer Lichtführung.

Endkappe

Die Endkappe DEEPLINE M schließt das Profil mit klarer Kontur ab und verdeckt das Ende der Abdeckung.

Die präzise Passform sorgt für einen ruhigen, geschlossenen Abschluss ohne Lichtaustritt an den Fugen.

Halteclip

Der Halteclip DEEPLINE LS12 fixiert das LS12-Profil sicher im Inneren. Der entstehende Hohlraum schafft Stauraum für Kabel, Netzteile und Steuereinheiten, während die offene Bauweise eine störungsfreie Signalübertragung ermöglicht.

Kabelhalter

Der Kabelhalter DEEPLINE M ordnet die Kabelführung im Profilinneren und hält sie zuverlässig in Position. Mit seiner Clip-Funktion schnell montiert, bleibt er dezent und unterstützt die klare Linienführung.

Tülle

Die Tülle DEEPLINE M schützt die Einspeisung im Bereich der Kabeldurchführung und verhindert scharfe Kanten an der Leitungsführung.

Leuchtenklemme SLK7

Die Leuchtenklemme SLK7 ermöglicht eine sichere und geordnete Verdrahtung direkt im Profil. Sie sitzt präzise im M4-Gewindekanal des Profils und nimmt Leiter mit 0,5 – 2,5 mm² auf – funktional gedacht, dezent im Ausdruck.

Netzteilbox

Mit den passenden Komponenten lässt sich das DEEPLINE M zu einer formklaren Netzteilbox entwickeln. Tülle, Leuchtenklemme SLK7, ein geeignetes Netzteil, die Seilabhängung DEEPLINE 207 und die Kunststoffabdeckung greifen ineinander und betten die Technik präzise in das Profil ein.

Der integrierte Schraubkanal unterstützt dabei eine geordnete Montage.

Montage abgependelt – Seilabhängung 127

Die kompakte Seilabhängung DEEPLINE 127 ermöglicht eine präzise Höheneinstellung am Deckenbefestiger. Montagefreundlich gestaltet und sicher im Halt.

Montage abgependelt – Seilabhängung 207

Die Seilabhängung DEEPLINE 207 bietet eine komfortable Höhenverstellung am Profilbefestiger. Sie ermöglicht eine exakte Ausrichtung und unterstreicht die funktionale Klarheit des Systems.

Montage Aufputz

Bei der Aufputzmontage wird die Befestigungsschraube direkt durch das Profil geführt – ohne zusätzliches Zubehör. Im Inneren sorgt eine integrierte Führung für exakte Positionierung, außen markiert eine feine Linie die Profilmitte und erleichtert die Bohrung sowie das Ausrichten des LED-Streifens.
