APNT Verbinder - AX2 90 Eckverbinder 90 Grad

  • Artikelnummer: APNT-AX2 90
passend für LED Alu Profil APNT
Eckverbinder 90 Grad horizontal
Material Kunststoff
Verkaufseinheit einzeln
44,00 €
inkl. 19% USt. , zzgl. Versand
Stk

APNT Verbinder - AX2 90 Eckverbinder 90 Grad – Eigenschaften

  • schwarzer Eckverbinder für das LED Alu Profil APNT
  • Bestandteil der APNT AX-Verbinderserie
  • passend für das LED Alu Profil APNT
  • der AX2 90 Eckverbinder ermöglicht es unkopmpliziert und smart 90 Grad Ecken in horizontaler Richtung zu verlegen

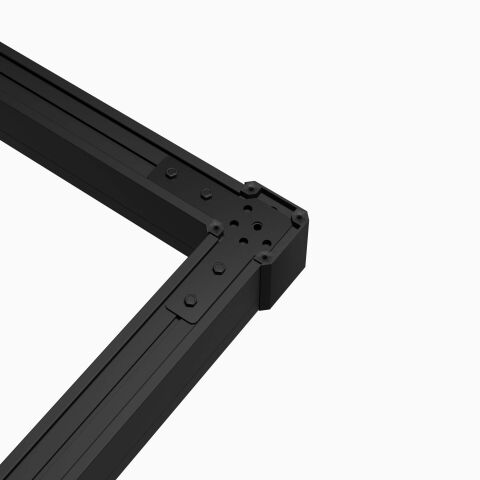

  • der AX2 90 Eckverbinder ist mit Führungschienen ausgestattet, welche mit den rückseitigen Stegen vom Profil APNT verschraubt werden können
  • der Eckverbinder kann als Montagepunkt für die Aufputzmontage genutzt werden

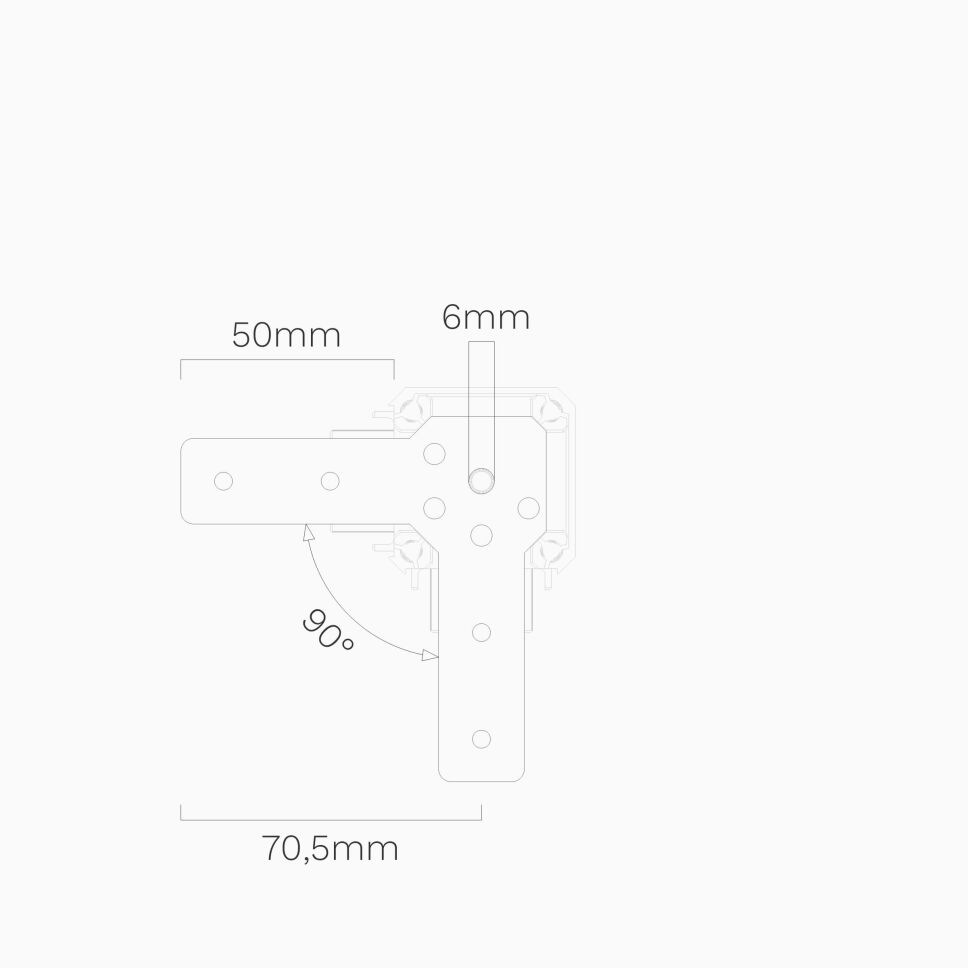

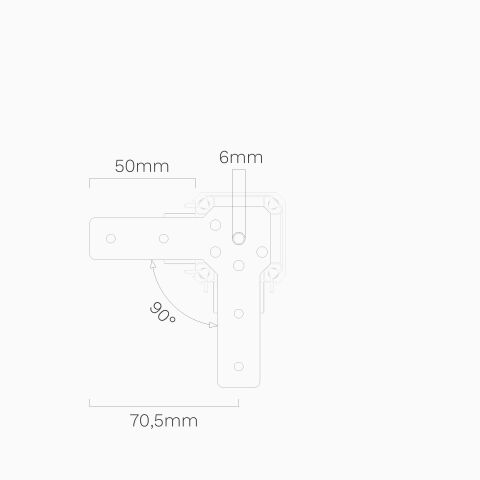

  • der Eckverbinder ist für eine zusätzliche Stablilisierung mit einem Flachverbinder aus Metall ausgestattet
  • der Flachverbinder wird per Stegschrauben an beiden Schenkeln mit dem Profil verschraubt und sorgt so für eine zusätzliche Stabilisierung
  • Flachverbinder ist pulverbeschichtet schwarz (RAL9005)
  • die Dimensionen des Eckverbinders erlauben es Kabel, Klemmsysteme und WAGO-Klemmen zu verstauen und erleichtern so die Verdrahtung Ihrer LED Beleuchtung
  • soll über den Eckverbinder eingespeist werden, kann durch den Eckverbinder gebohrt werden, mechanisch geeignete Stellen sind rückseitig (wegen Lichtaustritt nicht durchgebohrt) vorgeprägt und in den Flachverbindern bereits mit Öffnungen versehen
  • die schwarz matte Oberfläche ist passend zu der schwarz eloxierten Oberfläche vom LED Alu Profil APNT
  • der AX2 Eckverbinder kann für eine Aufputzmontage von längeren Profilen, um ein Durchhängen zu vermeiden mit dem Montageclip X kombiniert werden
  • für eine direkte Aufputzmontage besitzt der Eckverbinder auf der Unterseite eine Öffnung für Senkkopfschrauben mit einer Größe von 4 x 40mm (Schrauben sind nicht Teil des Lieferumfangs)
  • für eine bequeme Montage besteht der Eckverbinder aus zwei Teilen, dem eigentlichen Eckverbinder und einem Deckel. Dieser kann nach erfolgter Verdrahtung einrastend eingesetzt werden
  • der AX2 90 Eckverbinder kann genutzt werden um die zu betreibenden LED Streifen mit Dimmaktoren (welche im Stauraum des Profils verbaut sind) zu verbinden
Produkteigenschaft Wert
Produktgruppe: Zubehör für LED Alu Profile

Technische Daten APNT Verbinder - AX2 90 Eckverbinder 90 Grad horizontal

passende LED Alu Profile LED Alu Profil APNT
Material Verbinder Kunststoff
Material Flachverbinder Metall
Farbe schwarz
Funktion Eckverbinder 90 Grad horizontal
Verbindung zum Profil Führungsschiene mit Madenschrauben
rückseitige Montageöffnung passend für 4 x 40mm Senkkopfschraube

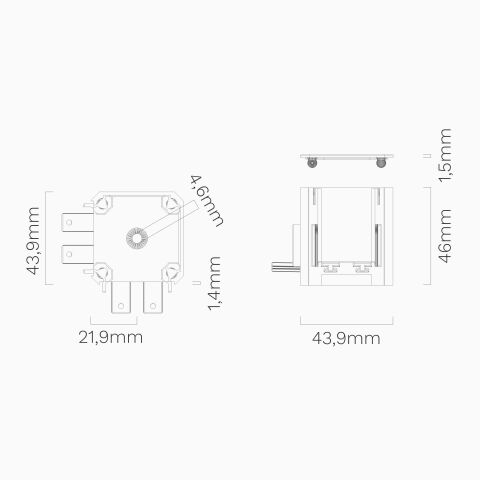

Maße (L x B x H) 43,9mm (ca. 58mm inkl. Führungschiene) x 43,9mm (ca. 58mm inkl. Führungschiene) x 46,1mm
Länge Überstand Flachverbinder 50mm

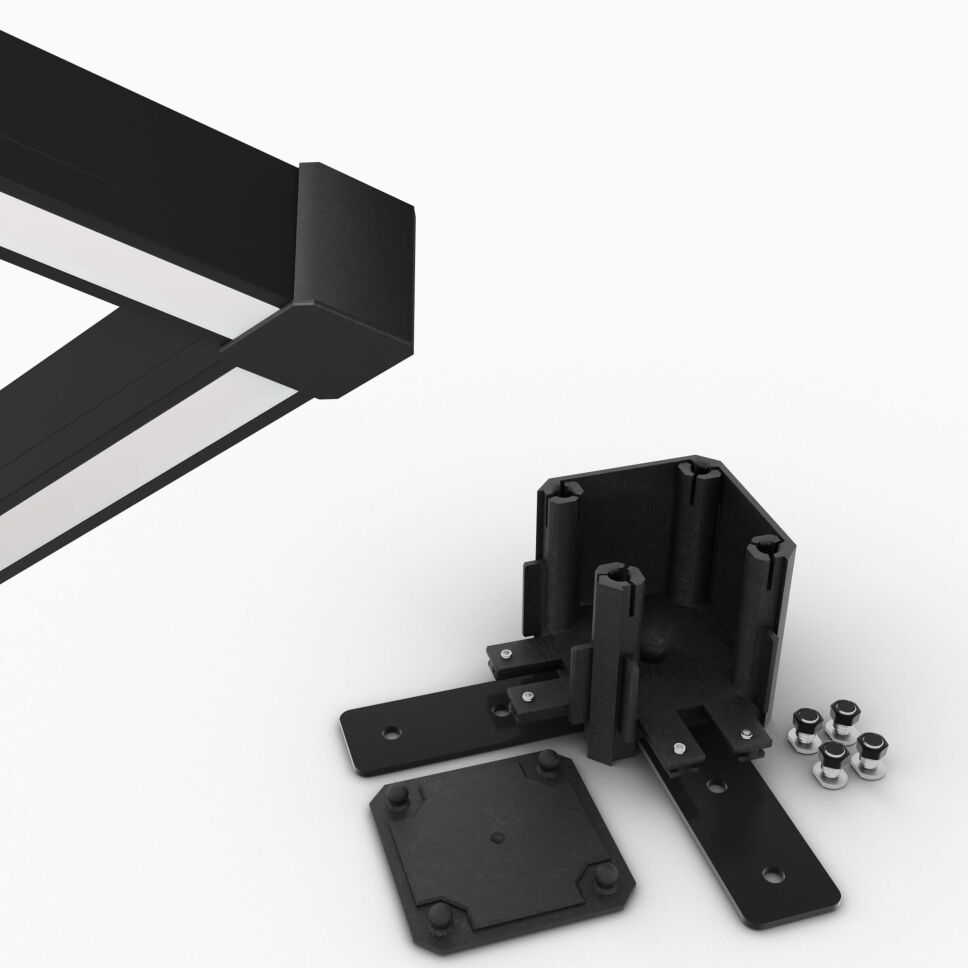

Lieferumfang AX2 90 Eckverbinder, 4 Madenschrauben, Flachverbinder, 4 Stegschrauben, 4 Muttern
  • AX2 90 Eckverbinder
  • 4 Madenschrauben
  • Flachverbinder
  • 4 Stegschrauben
  • 4 Muttern
