AX2 180 Verbinder für das LED Alu Profil APNT in schwarz, rechts Produkt, links Anwendungsbeispiel. AX Verbinder samt Lieferumfang (Flachverbinder, Schrauben, Muttern)

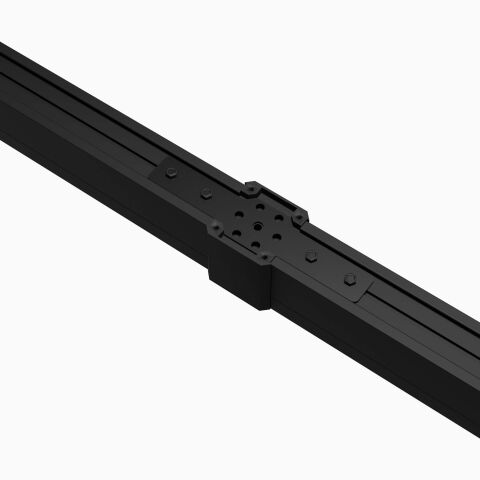

Anwendungsbeispiel vom AX2 180 Durchgangsverbinder mit Flachverbinder, Draufsicht mit Profil

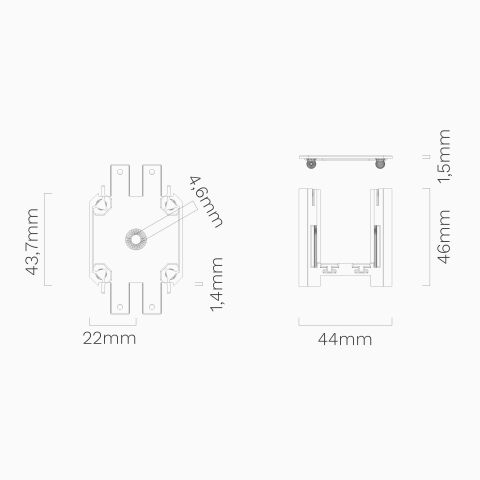

technische Zeichnung vom AX2 180 Verbinder mit Bemaßung

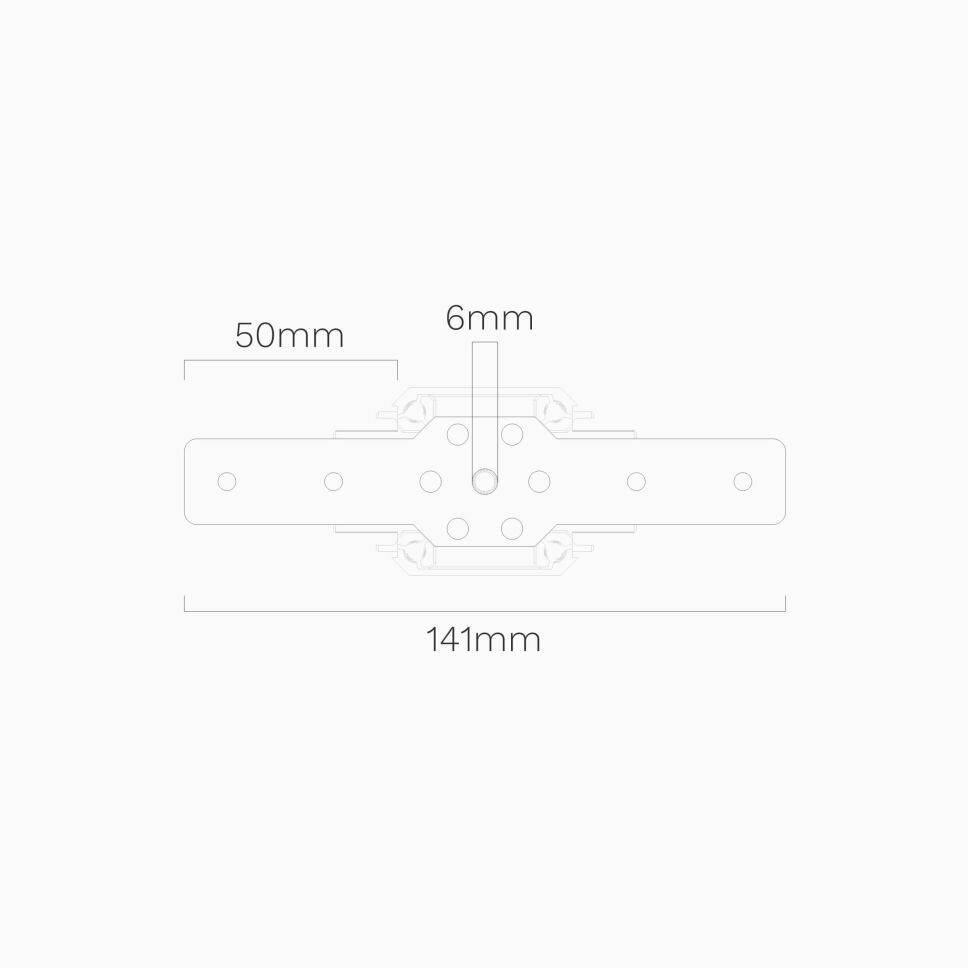

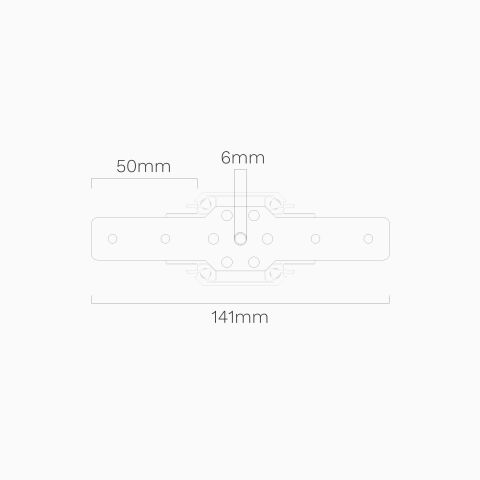

technische Zeichnung mit Bemaßung vom Flachverbinder vom AX2 180 Verbinder für das APNT Profil.

APNT Verbinder - AX2 180 Verbinder 180 Grad

Artikelnummer: APNT-AX2 180

passend für	LED Alu Profil APNT
Verbindungsstück 180 Grad
Material	Kunststoff
Verkaufseinheit	einzeln

44,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Stk

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

APNT Verbinder - AX2 180 Verbinder 180 Grad – Eigenschaften

Beschreibung

Kunststoff 180 Grad Verbinder passend für das LED Alu Profil APNT
Bestandteil der APNT AX-Verbinderserie
der Verbinder ermöglicht eine einfache Aufputzmontage und vereinfacht eine profilinterne Verdrahtung
für eine feste Verbindung und ein gegenseitiges Ausrichten ist der 180° Verbinder mit Führungsschienen ausgestattet, welche mit den rückseitigen Stegen vom LED Alu Profil APNT verschraubt werden können
per Madenschrauben (im Lieferumfang enthalten) kann eine feste Verbindung zwischen dem Teilprofil (NT) und Verbinder geschaffen werden, anschließend kann das 2. Teilprofil (AP) aufgesetzt werden
der Verbinder ist für eine zusätzliche Stablilisierung mit einem Flachverbinder aus Metall ausgestattet
der Flachverbinder wird per Stegschrauben an beiden Seiten mit den Profilen verschraubt und sorgt so für eine zusätzliche Stabilisierung der Verbindung
der AX2 180 Verbinder kann auch für die Verdrahtung genutzt werden, passende Stellen sind im Verbinder vorgeprägt, der Flachverbinder aus Metall besitzt an diesen Stellen Öffnunge
Flachverbinder ist pulverbeschichtet schwarz (RAL9005)n
für eine Aufputzmontage mit langen Strecken kann dank gleicher Ausbauhöhe der AX2 180 Verbinder gemeinsam mit Montageclips X verwendet werden
auf der Untereite ist der 180 Grad Verbinder mit einer Öffnung mit Senkkopf (passend für Senkkopfschrauben 4 x 40mm) ausgestattet und kann darüber direkt mit dem Untergrund erschraubt werden
für eine einfache Montage besteht der BX2 180 Verbinder aus 2 Teilen, dem eigentlichen Verbinder und einem einrastenden Deckel der nach der Verdrahtung einrastend aufgesetzt werden kann

Produkteigenschaft	Wert
Produktgruppe:	Zubehör für LED Alu Profile

Technische Daten

Technische Daten APNT Verbinder - AX2 180 Verbinder 180 Grad
passende LED Alu Profile	LED Alu Profil APNT
Material Verbinder	Kunststoff
Material Flachverbinder	Metall
Farbe	schwarz
Funktion	Verbinder 180 Grad
Verbindung zum Profil	Führungsschiene mit Madenschrauben
rückseitige Montageöffnung	passend für 4 x 40mm Senkkopfschraube
Maße Verbinder (L x B x H)	43,7mm (ca. 72mm inkl. Führungschienen) x 44mm x 46mm
Länge Überstand Flachverbinder	50mm
Lieferumfang	AX2 180 Verbinder, 4 Madenschrauben, Flachverbinder, 4 Stegschrauben, 4 Muttern

Lieferumfang

AX2 180 Verbinder
4 Madenschrauben
Flachverbinder
4 Stegschrauben
4 Muttern
