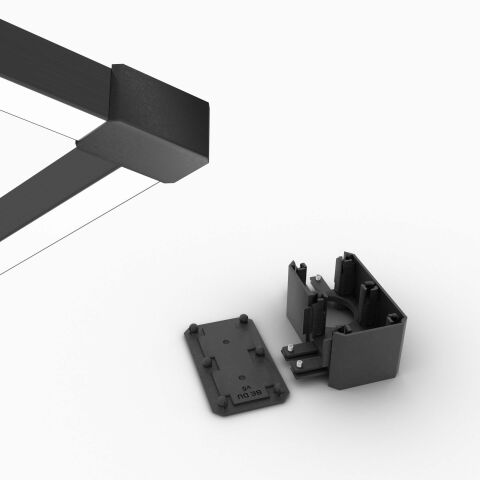

BE2 Eckverbinder mit Einspeisepunkt 90 Grad horizontal zum Bauen von Ecken am LED Alu Profil BASIC,

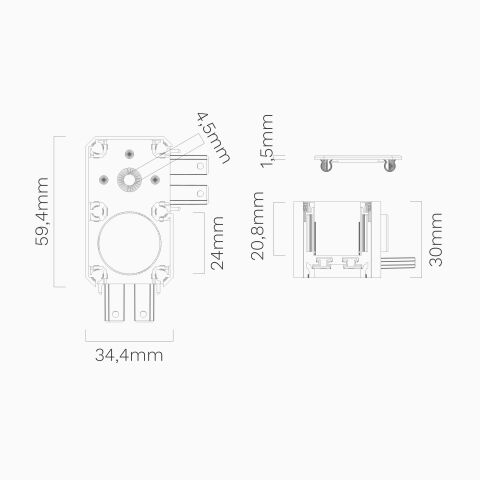

Technische Zeichnung des BASIC Verbinders BE2 90 mit Bemaßung

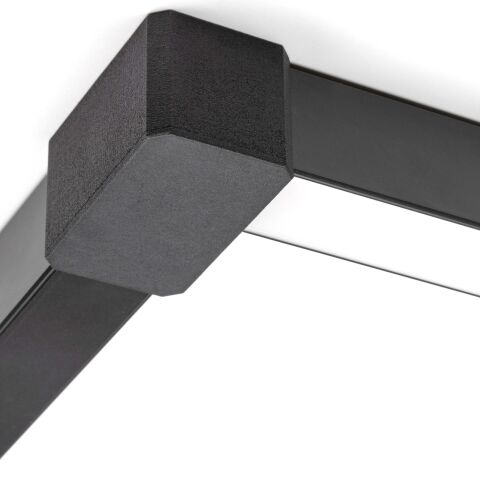

BASIC Eckverbinder BE2, geschlossen am schwarzen LED Alu Profil BASIC

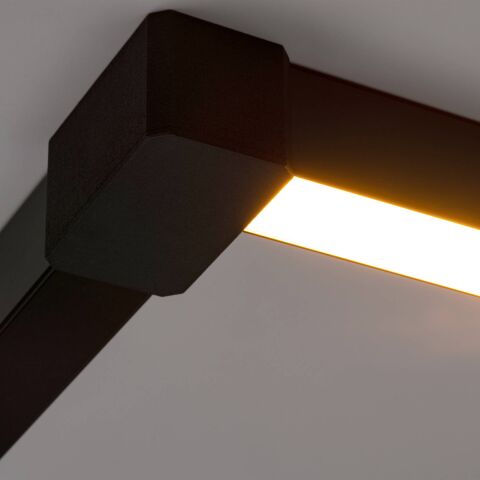

BASIC Eckverbinder BE2, geschlossen am schwarzen LED Alu Profil BASIC leuchtend

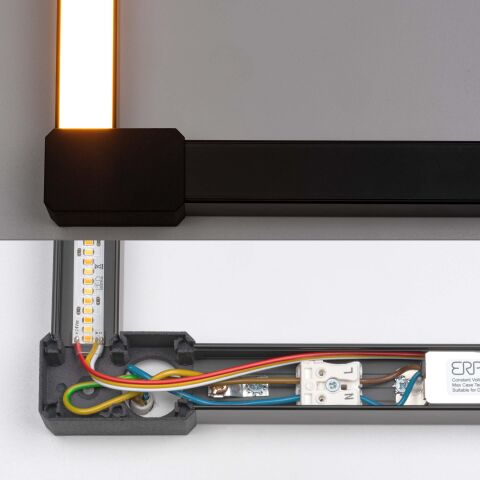

Vergleich, BE2 90 Eckverbinder mit verbautem LED Netzteil und mit Erdung

BASIC Verbinder - BE2 Eckverbinder 90 Grad mit Einspeisung

Artikelnummer: BASIC-BE2 90

passend für	LED Alu Profil BASIC
Eckverbinder 90 Grad horizontal mit Einspeisung
Material	Kunstsoff
Verkaufseinheit	einzeln

28,59 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Stk

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

BASIC Verbinder - BE2 Eckverbinder 90 Grad mit Einspeisung – Eigenschaften

Beschreibung

Kunststoff Eckverbinder, passend für das LED Alu Profil BASIC
Bestandteil der BASIC-Verbinderserie
passend für das LED Alu Profil BASIC
der BX2 Eckverbinder ermöglicht es bequem und ansprechend 90 Grad Ecken in horizontaler Richtung ohne Gehrungsschnitte und Lötbrücken zu verlegen
für eine feste Verbindung ist das Endstück mit Führungsschienen ausgestattet, welche mit den rückseitigen Stegen vom Profil BASIC verschraubt werden können
der Eckverbinder kann sowohl für eine Aufputzmontage genutzt werden als auch als Abhängepunkt für Seilabhängungen genutzt werden
die Größe des Eckverbinders ist so ausgelegt, dass Kabel, Klemmsysteme und WAGO-Klemmen im Eckverbinder verstaut werden können und erleichtern so die Verdrahtung Ihrer LED Beleuchtung
der BE2 90 Verbinder besitzt im Gegensatz zum BX2 90 Grad Verbinder rückseitig eine Öffnung für die Stromeinspeisung
beim Verbau von LED Netzteilen innerhalb des LED Alu Profils BASIC muss das Netzteil wie auch das Profil geerdet werden
um die Optik beim Abhängen vom LED Alu Profil BASIC zu verschönern und die Montage zu vereinfachen, empfehlen wir die Nutzung des BX DO Deckels, welcher auf die Rückseite des Eckverbinders moniert werden kann
bei der Verwendung einer Seilabhängung bietet das Abhängen am Eckverbinder den Vorteil, dass für eine rückseitige indirekte Beleuchtung die gesamte Profillänge zur Verfügung steht und der Streifen nicht für etwaige Montagepunkt der Seilabhängungen unterbrochen werden muss
der Eckverbinder reiht sich in die Formsprache des BASIC Verbinderserie ein
die schwarz matte Oberfläche ist passend zu der schwarz eloxierten Oberfläche des LED Alu Profils BASIC
der BE2 Eckverbinder kann für eine Aufputzmontage von längeren Profilen mit dem Montageclip X kombiniert werden
für eine direkte Aufputzmontage und zur Befestigung von Seilabhängungen besitzt der Eckverbinder auf der Unterseite eine Öffnung für Senkkopfschrauben mit einer Größe von 4 x 40mm
für eine bequeme Montage besteht der Eckverbinder aus zwei Teilen, dem eigentlichen Eckverbinder und einem Deckel. Dieser kann nach erfolgter Verdrahtung einrastend eingesetzt werden und bietet bei Bedarf Zugriff auf die Verdrahtung

Produkteigenschaft	Wert
Produktgruppe:	Zubehör für LED Alu Profile

Technische Daten

Technische Daten BASIC Verbinder - BE2 90 Eckverbinder 90 Grad horizontal
passende LED Alu Profile	LED Alu Profil BASIC
Material	Kunststoff
Farbe	schwarz
Funktion	Eckverbinder 90 Grad horizontal mit Einspeisung
Verbindung zum Profil	Führungsschiene mit Madenschrauben
rückseitige Montageöffnung	passend für 4 x 40mm Senkkopfschraube
rückseitige Öffnung für Stromführung	Ø24mm
Maße (L x B x H)	59,4mm (73,2mm inkl. Führungschiene) x 34,4mm (48,2mm inkl. Führungschiene) x 31,5mm
Lieferumfang	BE2 90 Eckverbinder, dazugehörige Abdeckung, 4 Madenschrauben
