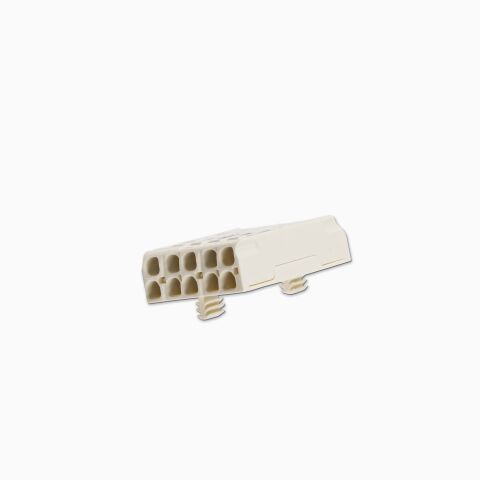

Produktbild von der Leuchtenklemme SLK7 Ansicht 2

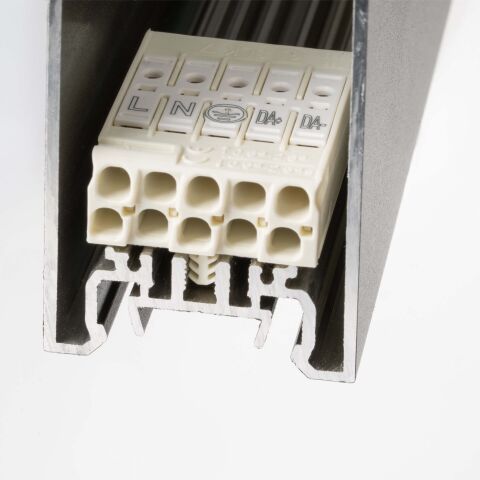

Anwendungsbeispiel zur Visualisierung der ALP Befestigung mit M4 Schraube

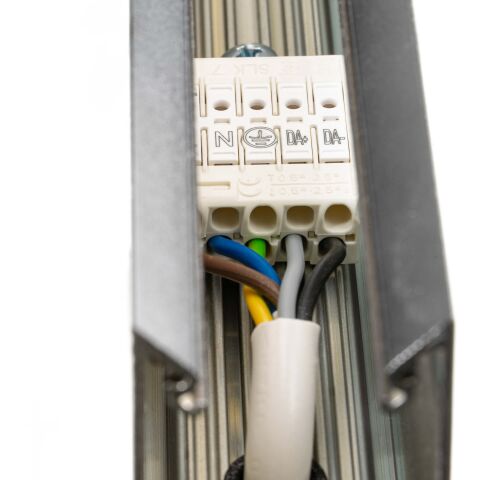

Anwendungsbeispiel der SLK7 Leuchtenklemme im LED Alu Profil DEEPLINE L

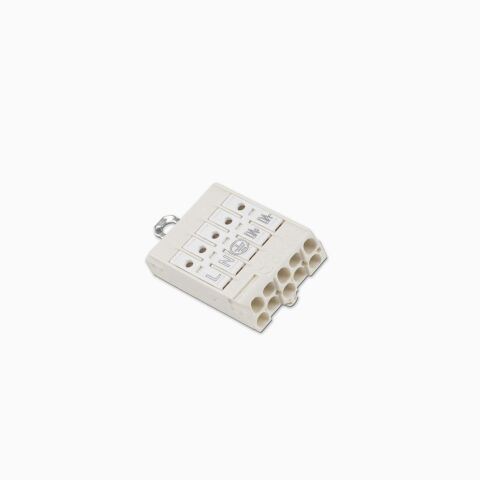

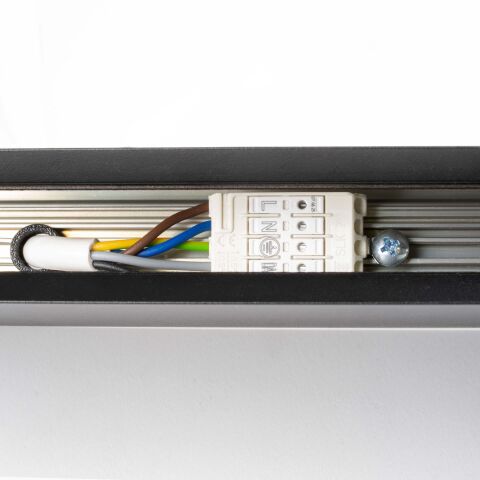

Leuchtenklemme SLK7

Artikelnummer: SLK7

zum Verdrahten von LED Leuchten
passend für	DEEPLINE L
Strom max.	16A

3,50 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

Leuchtenklemme SLK7 – Eigenschaften

Beschreibung

Leuchteklemme zur Verdrahtung von Leuchten
inkl. Erdungslasche für M4 Schrauben
geeignet für LED Alu Profile DEEPLINE L
Leuchtenklemme verfügt über eine ALP Befestigung
Befestigung ist für Alu-Strangpressprofile mit M4 Gewindekanal geeignet (M4 x 8 mit Linsenkopf)
geeignet für eindrahtige und mehrdrahtige Leiter
geeignet für Leiterquerschnitte zwischen 0,5mm² und 2,5mm²
codierte Anschlüsse für eine einfachere Verdrahtung
die Installation von Netzteilen ist von einem Fachmann vorzunehmen

Produkteigenschaft	Wert
Produktgruppe:	Zubehör für LED Alu Profile

Technische Daten

Technische Daten Leuchtenklemme SLK7
Material	PA 66 / PC
passende Profile	LED Alu Profil DEEPLINE L
Nennspannung	250V
Nennstrom	16A
Klemmbereich obere Anschlüsse	0,5 – 2,5 mm² starre und flexible Leiter
Klemmbereich untere Anschlüsse	0,5 – 2,5 mm² eindrähtige Leiter, 1,5 – 2,5 mm² starre mehrdrähtige Leiter
Montage	ALP Anschluss am M4 Gewinderkanal
Maße (L x B x H)	39mm x 27mm x 11mm

Anmerkungen

Anmerkung zur Installation

Beachten Sie, dass die Installation nur durch Fachpersonal erfolgen darf. Informationen zur Montage entnehmen Sie der Montageanleitung.

Anmerkung zur Erdung der Leuchtenklemme

Für die Erdung der am LED Alu Profil DEEPLINE L ist eine M4 Schraube zu verwenden, diese ist nicht Teil des Lieferumfangs
