RGBW LED Verbinder, RGBW-Kabel-RGBW, 10mm

  • Artikelnummer: SVK-K-SVK-RGBW-10mm
Verbinder Streifen-Kabel-Streifen
für 10mm breite RGBW LED Streifen
zum einmaligen Verbinden
Kabellänge auswählbar
Kabellänge
ab
2,64 €
inkl. 19% USt. , zzgl. Versand (Standard)
  • Sofort verfügbar

RGBW LED Verbinder, RGBW-Kabel-RGBW, 10mm - Eigenschaften

Beschreibung
  • Verbinder für mehrfarbig-weiß leuchtende RGBW LED Streifen mit Schutzart IP20 und 10mm Breite
  • nicht für RGBW LED Streifen mit IP63 geeignet
  • der Verbinder ermöglicht es lötfrei Ecklösungen mit RGBW LED Streifen zu gestalten
  • die beigefügte Flachbandleitung wird hierbei um die Ecke gelegt und ermöglicht so eine sichere Lösung für Ihre RGBW Beleuchtung
  • die Länge der farblich kodierten RGBW Flachbandleitung kann gewählt werden
  • der Verbinder RGBW-zu-Kabel-zu-RGBW besteht aus 2 RGBW-zu-Kabel Verbindern und einer passenden 5-poligen RGBW LED Zuleitung
  • der Verbinder kann ebenfalls genutzt werden um Strecken zu überbrücken, an denen kein RGBW LED Streifen gesetzt werden soll
  • der eigentliche Verbinder ist mit Zuleitungen mit 22AWG kompatibel und auf jeden Fall mit der beigelieferten Zuleitung
  • um eine Kompabilität des Verbinders mit der angeschlossenen Zuleitung zu gewährleisten, empfehlen wir die beigelegte Flachbandleitung zu nutzen
  • durch Verwendung eines transparenten Gehäuse entsteht nur ein minimaler Schattenwurf und eine homogene Ausleuchtung bleibt erhalten

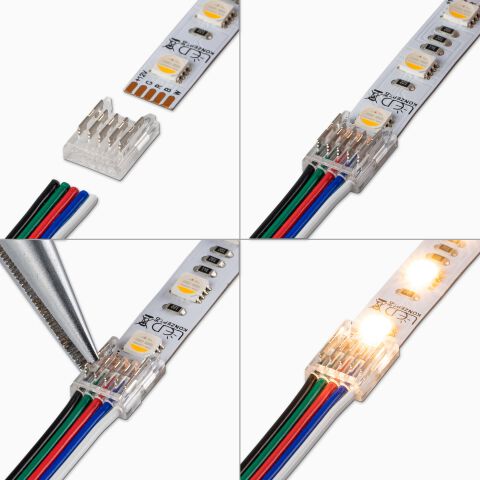

  • zum Verbinden wird der RGBW LED Streifen und die Zuleitung in den Verbinder geschoben, anschließend kann die Verbindung per Zange zusammengedrückt und so fixiert werden (siehe Bild)
  • im 2. Schritt kann die Flachbandleitung auf die exakt beötigte Länge gekürzt und mit dem zweitem RGBW-zu-Kabel Verbinder und dem zweiten RGBW LED Streifen verbunden werden
  • Achten Sie auf die richtige Verpolung der RGBW LED Streifen (achten Sie darauf den 2. RGBW LED Streifen richtig gedreht zu verbinden)
  • beachten Sie, dass der RGBW-zu-Kabel Verbinder für eine einmalige Verbindung konzipiert ist, da die Verbindung in die Leiterplatte und das Kabel gestanzt wird
  • die Zuleitung muss nach dem Kürzen nicht abisoliert werden, da die Verbindung durch die Ummantelung der Zuleitung gestanzt wird
  • passende LED Streifen finden Sie unterhalb der Artikelbeschreibung (siehe "passende LED Streifen")
  • die beiden RGBW-zu-Kabel Verbinder können bis maximal 48V und 4A belastet werden
  • mit einer Breite von nur 11,5mm und einer Höhe von 5,7mm können die RGBW-zu-Kabel Verbinder mit einer Vielzahl von LED Alu Profilen kombiniert werden
  • die Kabellänge kann zwischen 15cm, 100cm, 200cm und 300cm gewählt werden

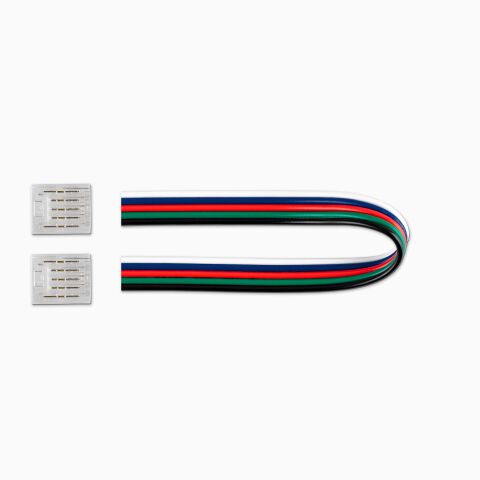

  • der Lieferumfang besteht aus 2 RGBW-zu-Kabel Verbindern und einer Flachbandleitung in gewählter Länge
Produktgruppe: Verbinder Zubehör für RGBW LED Streifen
Anmerkungen:

Anmerkung zum RGBW-Kabel-RGBW Verbinder 10mm

Die eigentliche Verbindung des RGBW-zu-Kabel Verbinders (Metallstück innerhalb des Verbinders) wird in den RGBW LED Streifen und die Flachbandleitung gestanzt und ist nicht dafür geeignet wieder gelöst zu werden. Der RGBW-zu-Kabel Verbinder ist für eine einmalige und feste Verbindung konzipiert. Bitte achten Sie vor der Fixierung auf die richtige Verpolung des zu verbindenden RGBW LED Streifens.

Anmerkung zu RGBW LED Streifen

Der Verbinder ist passend für RGBW LED Streifen mit 10mm Breite, IP20 und einer LED Dichte bis 120 LEDs/m. Der RGBW Verbinder ist für alle RGBW LED Streifen mit 10mm Breite unseres Sortiments kompatibel.

Anmerkung zum Kabel

Um sicherzustellen, dass die anzuschließende Flachbandleitung und die Kabelöffnung am Verbinder kompatibel sind, empfehlen wir die Nutzung der mitgelieferten Flachbandleitung. Die Zuleitung muss vor dem Verbinden nicht abisoliert werden, da die Verbindung durch die Ummantelung sticht. Vor der Fixierung des zweiten Verbinders kann die Flachbandleitung auf die tatsächlich benötigte Länge gekürzt werden.

Anmerkgung zu Lötkontakten

LED Streifen werden maschinell auf 50cm langen Abschnitten mit LEDs bestückt. Anschließend werden die 50cm langen Teilabschnitten maschinell zu LED Rollen zusammengelötet. Aufgrund dieser Produktionsschritte haben LED Streifen alle 50cm mit Zinn überzogene Lötkontakte. An diesen Stellen können Schnellverbinder nicht verwendet werden, da das Lötzinn an diesen Stellen zu stark aufträgt. Beachten Sie, dass diese Übergänge bei vollen Vielfachen von 50cm auftritt (50cm, 100cm, 150cm, usw.)

Technische Daten Verbinder RGBW-zu-Kabel-zu-RGBW, 10mm

passend für RGBW LED Streifen mit IP20 und 10mm Breite
Funktion feste Verbindung von RGBW Streifen zu Kabel zu RGBW Streifen
Spannung max. 48V DC
Strom max. 4A
Leistung max. 48W (bei 12V), 96W (bei 24V), 144W (bei 36V), 196W (bei 48V)
Betriebstemperatur -20°C - +80°C
IP Schutzart IP20
Flachbandleitung 22 AWG
Maße (L x B x H) Verbinder 13,5mm x 11,5mm x 5,4mm
Länge Flachbandleitung wie gewählt
Lieferumfang 2 RGBW-zu-Kabel Verbinder 10mm, RGBW Flachbandleitung in gewählter Länge
