PCB Leiterplatte mit 6 Federkraftklemmen

  • Artikelnummer: PCB-LED-6C
Strom max. 6A
Anschluss 0,2mm² - 1,5mm²
Maße 84mm x 12mm x 9mm
5,90 €
inkl. 19% USt. , zzgl. Versand
Zahlungsinformationen
Versandinformationen
Widerrufsrecht & Umtausch

PCB Leiterplatte mit 6 Federkraftklemmen - Eigenschaften

Beschreibung
  • starre PCB Leiterplatte mit 3 x Federklemmen
  • zur schnellen Verdrahtung von Schaltkreisen mit Schutzkleinspannung (max. 54V DC)

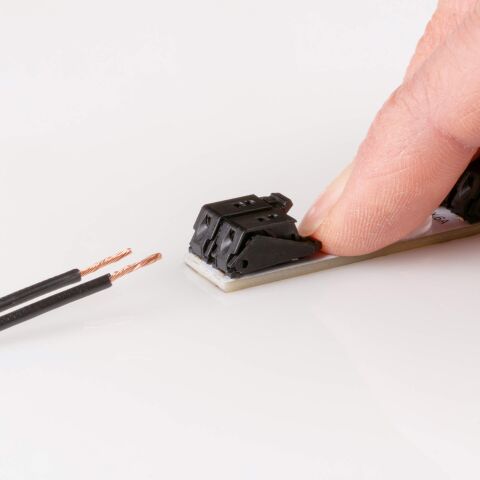

  • ermöglicht eine werkzeuglose Durchverdrahtung
  • Leiterplatte kann mit bis zu 6A belastet werden
  • die drei Federklemmen sind jeweils polseitig über die Leiterplatten verbunden
  • die Klemmsystem sind geeignet für ein- und mehrdrähtige Leiter mit einem Querschnitt von 0,2mm² bis 1,5mm² geeignet
  • Leiterplatte enthält ein Langloch mit den Maßen 4mm x 5,5mm
  • Leiterplatte ist rückseitig mit doppelseitigem 3M Klebeband ausgestattet
  • Montage kann über Klebeband oder Verschraubung am Langloch (M4) erfolgen
Produkteigenschaft Wert
Produktgruppe: VerbinderZubehör für LED Streifen

Technische Daten PCB Leiterplatte mit 6 Federkraftklemmen
Betriebsspannung 54V DC
Strom max. 6A
Maße Langloch (L x B) 5,5mm x 4mm
Anzahl Klemmen 3 Paare (jeweils +-)
Anschluss Klemmen ein- und mehrdrähige Leiter
Querschnitt Leiter 0,2mm² - 1,5mm²
Position Langloch ca. 54mm lange Seite
Maße Leiterplatte (L x B x H) 84mm x 12mm x 9mm
Rückseite 3M Klebeband (300LSE)
Montage 3M Klebeband oder Verschraubung (M4)
Geben Sie die erste Bewertung für diesen Artikel ab und helfen Sie Anderen bei der Kaufentscheidung

Es gibt noch keine Bewertungen.
