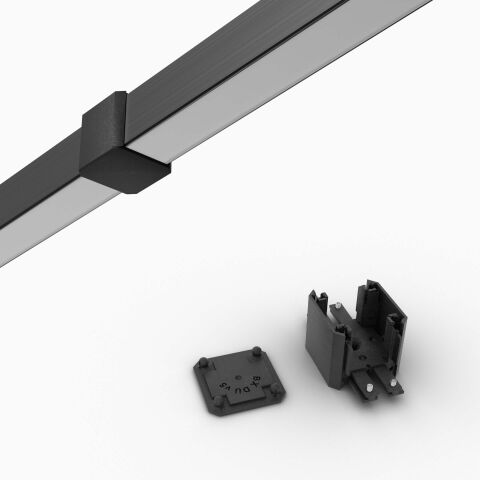

180 Grad Verbinder der BX Serie zum Abhängen und Montieren vom LED Alu Profil BASIC in schwarz, oben Anwendungsbeispiel unten Produktbild

180 Grad Verbinder der BX Serie zum Abhängen und Montieren vom LED Alu Profil BASIC in schwarz, oben Anwendungsbeispiel unten Produktbild

Technische Zeichnung des BASIC Verbinders BX2 180 mit Bemaßung

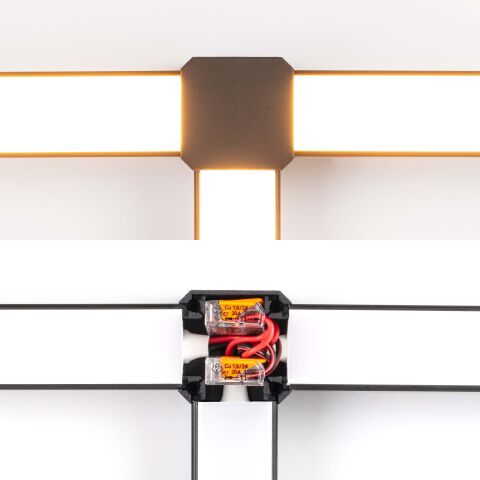

Vergleich BX3 Verbinder geschlossen und LEDs leuchtend und BX3 Verbinder ohne Deckel

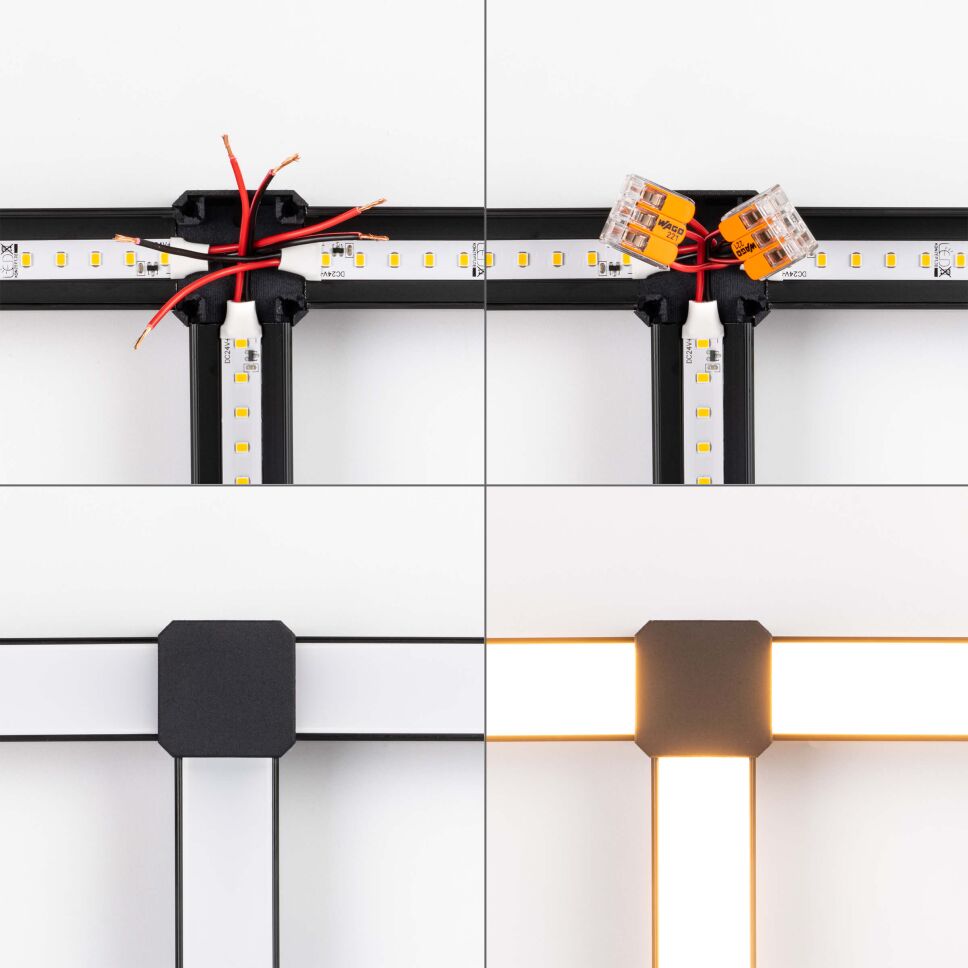

Montageanleitung zum Verbinden mehrerer LED Streifen in einem BX Verbinder

BASIC Verbinder - BX2 180 Verbinder 180 Grad

Artikelnummer: BASIC-BX2 180

passend für	LED Alu Profil BASIC
Verbindungsstück 180 Grad
Material	Kunstsoff
Verkaufseinheit	einzeln

18,69 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Stk

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

BASIC Verbinder - BX2 180 Verbinder 180 Grad – Eigenschaften

Beschreibung

Kunststoff Verbinder für das LED Alu Profil BASIC
Bestandteil der BASIC-Verbinderserie
passend für das LED Alu Profil BASIC
der BX2 180 Verbinder kann genutzt werden um zwei Profile miteinander zu verbinden
der BX2 180 Verbinder kann für eine Aufputzmontage wie auch Seilabhängung als Montagepunkt genutzt werden
für einen festen Halt ist der 180 Verbinder mit Führungsschienen ausgestattet welche per Maderschraube mit den Führungsstegen vom LED Alu Profil BASIC verschraubt werden können
der BX2 180 Verbinder ist optisch passend zu der BASIC Verbinder-Serie
auf der Untereite ist der 180 Grad Verbinder mit einer Öffnung mit Senkkopf (passend für Senkkopfschrauben 4 x 40mm) ausgestattet und kann darüber direkt mit dem Untergrund verschraubt werden
für eine Aufputzmontage mit langen Strecken kann dank gleicher Ausbauhöhe der BX2 180 Verbinder mit Montageclips X zusammen verwendet werden
der BX2 180 Verbinder ist mit dem rückseitigen Deckel BX DO kompatibel, welcher das Abhängen kompfortabler macht und die Optik der Hängeleuchte verschönert
für eine einfache Montage besteht der BX2 180 Verbinder aus 2 Teilen, dem eigentlichen Verbinder und einem einrastenden Deckel der nach der Verdrahtung ausgesetzt werden kann
für eine einfachere Montage und um Platz innerhalb des BASIC Verbinders zu sparen, empfehlen wir die Litzen auf ca. 5cm zu kürzen

Produkteigenschaft	Wert
Produktgruppe:	Zubehör für LED Alu Profile

Technische Daten

Technische Daten BASIC Verbinder - BX2 180 Verbinder 180 Grad
passende LED Alu Profile	LED Alu Profil BASIC
Material	Kunststoff
Farbe	schwarz
Funktion	Verbinder 180 Grad
Verbindung zum Profil	Führungsschiene mit Madenschrauben
rückseitige Montageöffnung	passend für 4 x 40mm Senkkopfschraube
Maße (L x B x H)	34,4mm (62mm inkl. Führungschienen) x 34,4mm x 31,5mm
Lieferumfang	BX2 180 Verbinder, dazugehörige Abdeckung, 4 Madenschrauben

Lieferumfang

BX2 180 Verbinder
dazugehörige Abdeckung (Deckel)
4 Madenschrauben
