BASIC Verbinder - BX2 90 Eckverbinder 90 Grad - Eigenschaften
Beschreibung
- Kunststoff Eckverbinder für das LED Alu Profil BASIC
- Bestandteil der BASIC-Verbinderserie
- passend für das LED Alu Profil BASIC
- der BX2 Eckverbinder ermöglicht es bequem und ansprechend 90 Grad Ecken in horizontaler Richtung zu verlegen
- für eine feste Verbindung ist das Endstück mit Führungsschienen ausgestattet, welche mit den rückseitigen Stegen vom Profil BASIC verschraubt werden können
- der Eckverbinder kann sowohl für eine Aufputzmontage genutzt werden als auch als Äbhängepunkt für Seilabhängungen genutzt werden

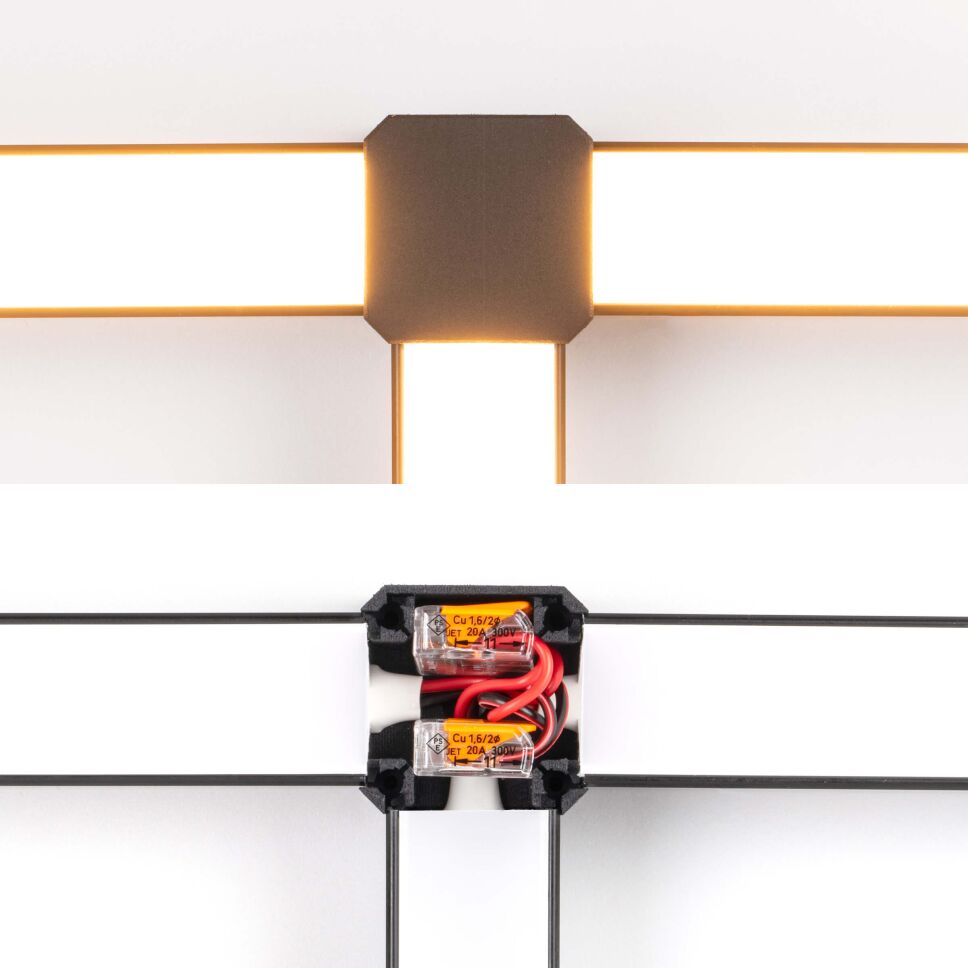

- die Dimensionen des Eckverbinders erlauben es Kabel, Klemmsysteme und WAGO-Klemmen zu verstauen und erleichtern so die Verdrahtung Ihrer LED Beleuchtung
- um die Optik beim Abhängen vom LED Alu Profil BASIC zu verschönern und die Montage zu vereinfachen, empfehlen wir die Nutzung des BX DO Deckels, welcher auf die Rückseite des Eckverbinders moniert wird
- bei der Verwendung der Seilabhängung bietet das Abhängen am Eckverbinder den Vorteil, dass für eine rückseitige indirekte Beleuchtung die gesamte Profillänge zur Verfügung steht und der Streifen nicht für etwaige Seilabhängungen unterbrochen werden muss
- der Eckverbinder reiht sich in die Formsprache des BX Verbindersystems ein
- die schwarz matte Oberfläche ist passend zu der schwarz eloxierten Oberfläche des LED Alu Profils BASIC
- der BX2 Eckverbinder kann für eine Aufputzmontage von längeren Profilen mit dem Montageclip X kombiniert werdenfür eine direkte Aufputzmontage und zur Befestigung von Seilabhängungen besitzt der Eckverbinder auf der Unterseite eine Öffnung für Senkkopfschrauben mit einer Größe von 4 x 40mm
- falls an der Stelle, an der Eckverbinder gesetzt werden auch die Einspeisung erfolgen soll, empfehlen wir die Verwendung des 90 Grad Verbinders BE2 90 Grad, da hier rückseitig eine Öffnung zur Stromeinspeisung vorhanden ist

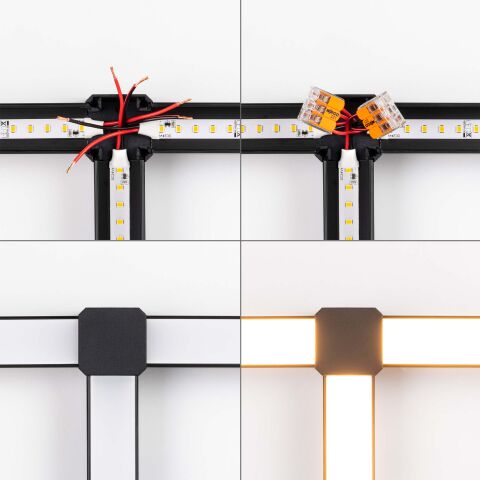

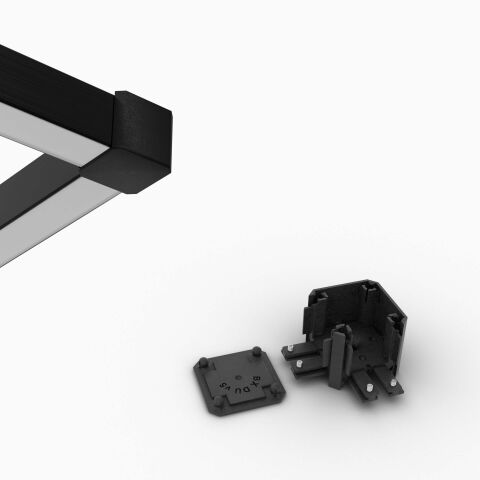

- für eine bequeme Montage besteht der Eckverbinder aus zwei Teilen, dem eigentlichen Eckverbinder und einem Deckel. Dieser kann nach erfolgter Verdrahtung einrastend eingesetzt werden
- falls an der Stelle, an der Eckverbinder gesetzt werden auch die Einspeisung erfolgen soll, empfehlen wir die Verwendung des 90 Grad Verbinders BE2 90 Grad, da hier rückseitig eine Öffnung zur Stromeinspeisung vorhanden is
- für eine einfachere Montage und um Platz innerhalb des BASIC Verbinders zu sparen, empfehlen wir die Litzen auf ca. 5cm zu kürzen
| Produkteigenschaft | Wert |
|---|---|
| Produktgruppe: | Zubehör für LED Alu Profile |
Technische Daten
Technische Daten BASIC Verbinder - BX2 90 Eckverbinder 90 Grad horizontal | |
|---|---|
| passende LED Alu Profile | LED Alu Profil BASIC |
| Material | Kunststoff |
| Farbe | schwarz |
| Funktion | Eckverbinder 90 Grad horizontal |
| Verbindung zum Profil | Führungsschiene mit Madenschrauben |
| rückseitige Montageöffnung | passend für 4 x 40mm Senkkopfschraube |

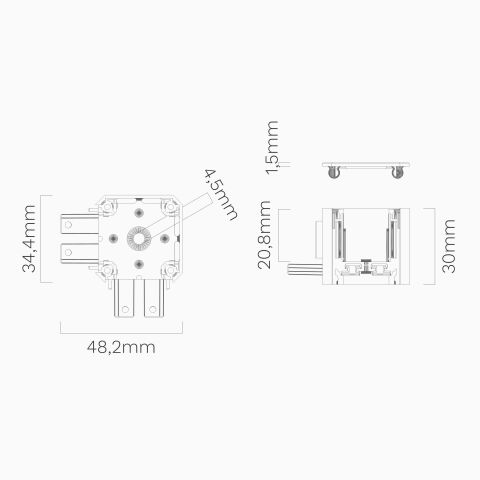

| Maße (L x B x H) | 34,4mm (48,2mm inkl. Führungschiene) x 34,4mm (48,2mm inkl. Führungschiene) x 31,5mm |
| Lieferumfang | BX2 90 Eckverbinder, dazugehörige Abdeckung, 4 Madenschrauben |
Lieferumfang
- BX2 90 Eckverbinder
- dazugehörige Abdeckung (Deckel)
- 4 Madenschrauben
