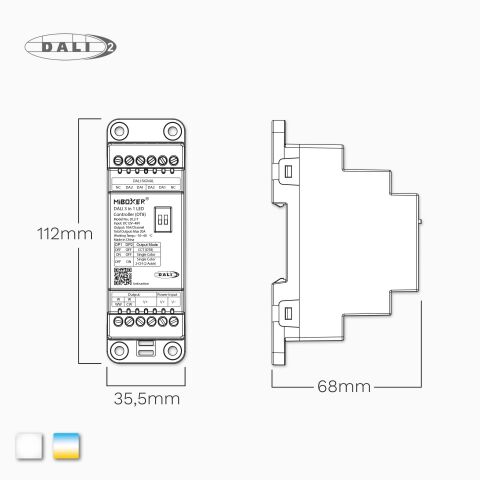

technische Zeichnung samt Bemaßung vom DALI Dimmer für DIN Hutschiene

DALI CCT LED Controller 3-in-1 12V - 48V DC Hutschiene

Artikelnummer: 13597

CCT (DT8), LED, 2x LED (DT6) einstellbar
Betriebsspannung	12 - 48V DC
Strom max.	20A (10A pro Kanal)

35,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Tage (DE - Ausland abweichend)

Stk

Zahlungsinformationen

Versandinformationen

Widerrufsrecht & Umtausch

DALI CCT LED Controller 3-in-1 12V - 48V DC Hutschiene – Eigenschaften

Beschreibung

DALI Empfänger / Dekoder zur Steuerung von dualweißen CCT oder einfarbigen LED Streifen mit CV Konstantspannung (12V DC - 48V DC)
Controller ist DALI und DALI2 kompatibel
IEC 62386 konform
DALI Controller zur Montage an DIN Hutschiene

per DIP-Schalter kann am Gerät direkt der Ausgabemodus eingestellt werden

geeignet zur Steuerung von CCT LED Streifen (DT8) mit einer Adresse
geeignet zur Steuerung von einem LED Streifen
geeignet zur separaten Steuerung von 2 einfarbigen LED Streifen (DT6) mit 2 eigenen Adressen
jeweils benötigte Einstellungen am DIP-Schalter ist auf dem Gerät vermerkt

Controller zur Montage an TS-35 DIN Hutschienen
Controller ist gegen Überstrom, Kurzschluss und Verpolung geschützt und besitzt eine Auto Recovery Funktion
Adresseingabe ist nicht direkt am Gerät möglich
erweiterte Einstellungen und Adressierung kann in einer DALi Software (wie bspw. DALI Cockpit)
in einer DALI Software können Fadezeit, maximalen und minimalen Dimmstufen etc. eingestellt werden

Produkteigenschaft	Wert
Betriebsspannung:	24V 12V 36V 48V
IP Schutzklasse:	IP20
Dimmart:	PWM
Zur Steuerung von:	einfarbig CCT
Signalart:	kabelgebunden DALI
Funktion:	Farbtemperatur einstellen Szenariospeicher Memory-Funktion zeitgesteuerte Leuchtszenarien Helligkeit einstellen
Produktgruppe:	Empfänger

Technische Daten

Technische Daten DALI CCT LED Controller 3-in-1 12V-48V DC Hutschiene
Signalübertragung	DALI2 (DT8 o. DT6)
Anzahl DALI Adressen	Betriebsart CCT:1 (DT8) Betriebsart einfarbig: 1 o. 2 (DT6)
zur Steuerung von	CCT LED Streifen, einfarbige LED Streifen
Dimmart	PWM (Pulsweitenmodulation)
Funktionen	Schaltzustand, Helligkeit, Farbtemperatur
Betriebsspannung	12V - 48V DC
Ausgangsstrom max.	20A (10A pro Kanal)
Ausgangsleistung max.	240W (bei 12V DC), 480W (bei 24V DC), 960W (bei 48V DC)
IP Schutzart	IP20
Betriebtemperatur	-10° - +40°C
Montage	DIN Hutschiene
Maße (H x B x T)	112mm x 35,5mm x 68mm

Angaben sind Herstellerangaben. Trotz größter Sorgfalt können wir Irrtümer und Druckfehler nicht ausschließen. Bei abweichenden Angaben gelten die Angaben im Datenblatt des Herstellers.

Bewertungen

Es gibt noch keine Bewertungen.

PDF

Bedienungsanleitung DALI 3-in-1 Controller Hutschiene

Bedienungsanleitung DALI 3-in-1 Controller Hutschiene
